مقسم طاقة ثنائي الاتجاه مع موصلات SMA تعمل من 500 ميجا هرتز إلى 6000 ميجا هرتز بمعدل 10 واط
مقسم طاقة ثنائي الاتجاه مع SMA موصلات تعمل من 500 ميجا هرتز إلى 6000 ميجا هرتز بمعدل 10 واط
تردد هذا مقسم طاقة SMA RF ثنائي الاتجاه (يُعرف أيضًا باسم موزع طاقة RF) EPD2-E5-6E هو من 500 ميجا هرتز إلى 6000 ميجا هرتز ، أقصى طاقة إدخال 10 وات والمقاومة 50 أوم.
الحد الأدنى لعزل مقسم الطاقة / مقسم الطاقة ثنائي الاتجاه EPD2-E5-6E من ENRICHTEK هو 15 ديسيبل ، الحد الأقصى للإدخال VSWR هو 1.6.
مقسم طاقة RF ثنائي الاتجاه / مقسم طاقة EPD2-E5-6E لديه خسارة إدخال نموذجية تبلغ 3.0 ديسيبل.
2 طريقة يمكن أيضًا استخدام مقسم الطاقة / مقسم الطاقة EPD2-E5-6E باعتباره 2 طريقة تجميع الطاقة RF لإشارتين متساويتين في الحجم والطور.
كما نقدم تصميمًا مرنًا لـ 2 طريقة فواصل الطاقة / مقسمات الطاقة ، مثل تغيير التردد ، المعلمات الكهربائية ، الموصلات ، الهيكل ، إلخ.
الخصائص الكهربائية
| وصف | نموذجي | وحدة |
| تكرر | 500-6000 | ميغا هيرتز |
| مقاومة | 50 | أوم |
| عرض النطاق | 5500 | ميغا هيرتز |
| فقدان الإدراج | 0.6 دقيقة 1.5 كحد أقصى | ديسيبل |
| VSWR | 1.6 كحد أقصى | |
| عزل | ≥ 15 | ديسيبل |
| موازنة السعة | 0.2 | ديسيبل |
| توازن المرحلة | 4 | درجات |
| مدخل الطاقة | 10 | واط |
المواصفات الميكانيكية
| الأبعاد | 31x33.5x13 (مم) |
| موصلات الإدخال | SMA أنثى |
المواصفات البيئية
| درجة حرارة التشغيل | -45 إلى +85 º ج |
| درجة حرارة التخزين | -55 إلى +95 º ج |

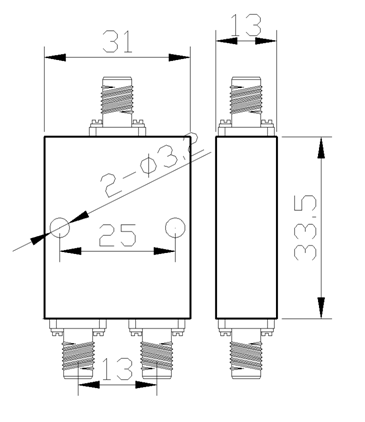

رسم مخطط تفصيلي (الوحدة: مم)
