مرشح تمرير منخفض مع موصلات SMA الأنثوية التي تعمل من التيار المستمر إلى معدل 10 ميجاهرتز عند 1 واط (CW)
-15647966931de331d2bd79218.png)
مرشح تمرير منخفض مع موصلات SMA الأنثوية العاملة من تيار مستمر إلى معدل 10 ميجاهرتز عند 1 واط (CW)
مرشح إنريك منخفض تمرير هو نوع من مرشح الترددات اللاسلكية الذي يمر جميع الترددات أدناه تصميم وترفض إشارات أعلى من وتيرة قطع.
تردد مرشح LC المنخفض التمرير هذا هو ELP-E01 من ENRICHTEK من DC إلى MHz 10 مع نطاق مرور MHz 10. القدرة القصوى لتسليم هو 1 واط (CW).
الحد الأقصى لخسارة الإدراج لمرشح التمرير المنخفض LC ELP-E01 هو 0.8 ديسيبل وتموج نطاق التمرير أقل من 0.7 ديسيبل. الرفض عند 13-100MHz أكبر من 50dB.
مع مقاومة 50 أوم ، أقصى VSWR لمرشح التمرير المنخفض LC ELP-E01 هو 1.3.
خدمة التخصيص
يوفر ENRICHTEK خدمة تصميم مرشح تمرير منخفض. مرشح التمرير المنخفض / مرشح التمرير العالي / مرشح ممر الموجة / مرشح إيقاف الفرقة قابل للتخصيص ليناسب متطلباتك بشكل أفضل.
الخصائص الكهربائية
| وصف | نموذجي | وحدة |
| تكرر | DC-10 | ميغاهيرتز |
| عرض النطاق | 10 | ميغاهيرتز |
| معاوقة | 50 | أوم |
| فقدان إدخال النطاق الترددي | 0.8Max. | ديسيبل |
| تموج التمرير | < 0.7 | ديسيبل |
| VSWR | 1.3: 1 كحد أقصى | |
| الرفض 1 | @ 13-100 ميجا هرتز > 50 | ديسيبل |
| الرفض 2 | | ديسيبل |
| معالجة السلطة | 1 (CW) | W |
المواصفات الميكانيكية
| الأبعاد | 45x14x14 (مم) |
| موصلات الإدخال | SMA-Femle |
المواصفات البيئية
| درجة حرارة التشغيل | -45 إلى + 75 & ordm؛ C |
| درجة حرارة التخزين | -55 إلى +80 & ordm؛ C |

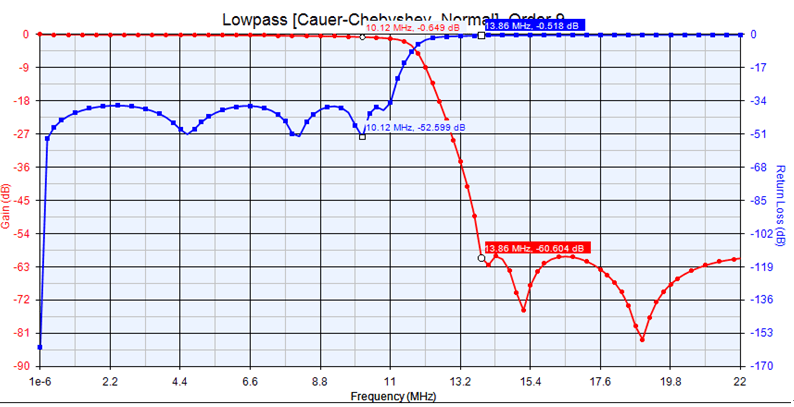

قيمة الاختبار
رسم مخطط (الوحدة: مم)
