مقسم طاقة رباعي الاتجاه مع موصلات SMA أنثى من 2 جيجاهرتز إلى 8 جيجاهرتز بمعدل 10 وات
مقسم طاقة رباعي الاتجاه مع موصلات SMA أنثى من 2 جيجاهرتز إلى 8 جيجاهرتز بمعدل 10 وات
تردد هذا مقسم طاقة RF رباعي الاتجاه (يُعرف أيضًا باسم موزع طاقة RF رباعي الاتجاهات) EPD4-2E-8E من 2 جيجا هرتز إلى 8 جيجا هرتز بمقاومة 50 أوم. الحد الأقصى لطاقة الإدخال 10 واط.
هذا مقسم طاقة رباعي الاتجاهات / موزع طاقة EPD4-2E-8E من ENRICHTEK لديه خسارة إدخال نموذجية تبلغ 0.5 ديسيبل. الحد الأقصى للإدخال VSWR لهذا 4 طرق مقسم الطاقة / مقسم الطاقة 1.45 ، العزلة أكبر من 20 ديسيبل.
هذا 4 طريقة يمكن أيضًا استخدام مقسم الطاقة / مقسم الطاقة EPD4-2E-8E باعتباره 4 طريقة تجميع الطاقة RF لدمج 4 إشارات بنفس القدر والمرحلة.
خدمة التخصيص
ENRICHTEK ’ تتوفر مقسمات الطاقة / مقسمات الطاقة ذات 4 اتجاهات في كل من عرض النطاق الترددي الضيق والعريض. يمكن أن تكون جميع فواصل الطاقة / مقسمات الطاقة قابلة للتخصيص لتلبية متطلباتك ، مثل تغيير التردد والمعلمات الكهربائية والمواد والهيكل وما إلى ذلك.
الخصائص الكهربائية
| وصف | نموذجي | وحدة |
| تكرر | 2 ~ 8 | جيجاهرتز |
| معاوقة | 50 | أوم |
| فقدان الإدراج | 0.5 طن. 0.8 كحد أقصى. | ديسيبل |
| VSWR | 1.45: 1 | |
| عزل | 20 | ديسيبل |
| موازنة السعة | 0.4 | ديسيبل |
| توازن المرحلة | 5.0 | درجات |
| مدخل الطاقة | 10 | واط |
المواصفات الميكانيكية
| موصلات | SMA أنثى |
المواصفات البيئية
| درجة حرارة التشغيل | -45 إلى +85 º ج |
| درجة حرارة التخزين | -55 إلى +95 º ج |

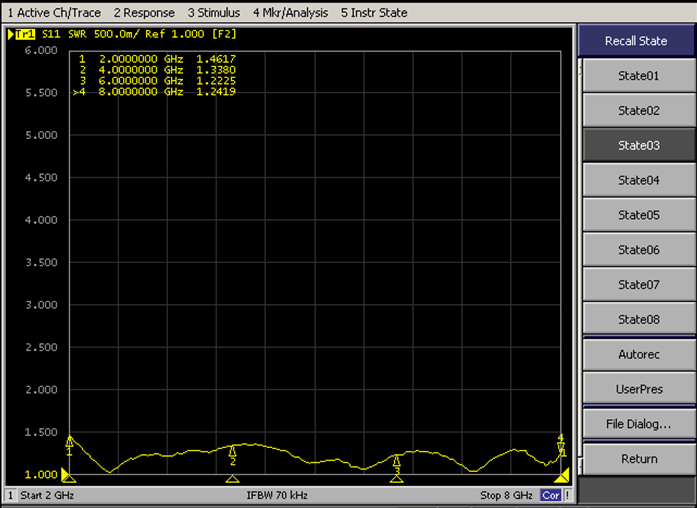

الأداء النموذجي

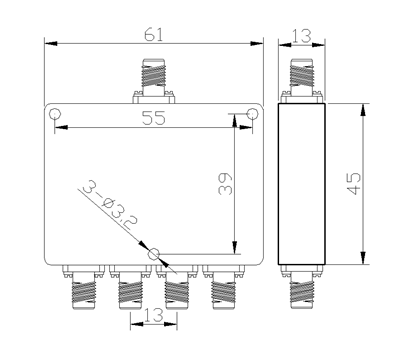

رسم مخطط تفصيلي (الوحدة: مم)
