مقسم طاقة رباعي الاتجاه مع موصلات SMA أنثى من 0.002 ميجاهرتز إلى 20 ميجاهرتز بمعدل 1 وات
مقسم طاقة رباعي الاتجاه مع موصلات SMA أنثى من 0.002 ميجاهرتز إلى 20 ميجاهرتز بمعدل 1 وات
تردد هذا مقسم طاقة RF رباعي الاتجاه (يُعرف أيضًا باسم موزع طاقة RF رباعي الاتجاه) EPD4-EE002-E02 هو من 0.002 ميجاهرتز إلى 20 ميجاهرتز والحد الأقصى لطاقة الإدخال 1 واط.
بمقاومة 50 أوم ، هذا مقسم طاقة رباعي الاتجاهات / موزع طاقة EPD4-EE002-E02 من ENRICHTEK لديه خسارة إدخال نموذجية تبلغ 0.1 ديسيبل. الحد الأقصى للإدخال VSWR لهذا 4 طرق مقسم الطاقة / مقسم الطاقة 1.15 ، العزلة أكبر من 20 ديسيبل.
هذا 4 طريقة يمكن أيضًا استخدام مقسم الطاقة / موزع الطاقة EPD4-EE002-E02 باعتباره 4 طريقة تجميع الطاقة RF لدمج 4 إشارات بنفس القدر والمرحلة.
خدمة التخصيص
توفر ENRICHTEK خدمة تصميم مقسم الطاقة / مقسم الطاقة ، مثل تغيير التردد أو الموصلات أو الهيكل الميكانيكي أو تغيير المعلمات الكهربائية
الخصائص الكهربائية
| وصف | نموذجي | وحدة |
| تكرر | 0.002 ~ 20 | ميغا هيرتز |
| معاوقة | 50 | أوم |
| فقدان الإدراج | 0.1 نوع. 0.3 كحد أقصى. | ديسيبل |
| VSWR | 1.15: 1 | |
| عزل | 20 | ديسيبل |
| موازنة السعة | 0.1 | ديسيبل |
| توازن المرحلة | 1 | درجات |
| مدخل الطاقة | 1 | واط |
المواصفات الميكانيكية
| موصلات | SMA أنثى |
المواصفات البيئية
| درجة حرارة التشغيل | -45 إلى +85 º ج |
| درجة حرارة التخزين | -55 إلى +95 º ج |
الأداء النموذجي

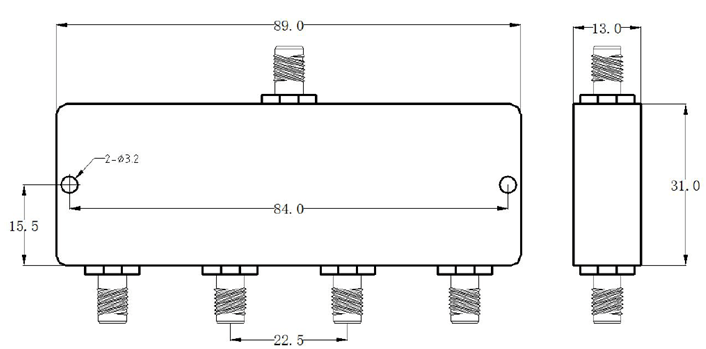

رسم مخطط تفصيلي (الوحدة: مم)
