مرشح تمرير نطاق الموجات المليمترية من 26 جيجاهرتز إلى 31.5 جيجاهرتز (أ)

مرشح تمرير نطاق الموجات المليمترية من 26 جيجاهرتز إلى 31.5 جيجاهرتز (أ)

تفاصيل المنتج:

  • علامة تجارية:ENRICHTEK
  • رقم سري: MBP-26E-31E5 (أ)
  • بلد المنشأ:الصين

شروط الدفع والشحن:

  • عرض أسعار:قابل للتفاوض
  • الحد الأدنى للطلب: 1
  • طريقة الدفع او السداد:T / T ، باي بال
الاتصال بنا

مرشح تمرير نطاق الموجة المليمترية مع موصلات أنثى 2.92 مم تعمل من 26 جيجا هرتز إلى 31.5 جيجا هرتز بمعدل 10 وات (CW)

ال ملليمتر تمرير مرشح موجة الفرقة (يُعرف أيضًا باسم مرشح الموجات ملم) MBP-26E-31E5 من ENRICHTEK هو نوع من مرشحات تمرير النطاق الترددي. أنه اعتاد القضاء على النطاقات الجانبية غير المرغوب فيها وإزالة التداخل والضوضاء الزائفة. تردد مرشح تمرير نطاق الموجة المليمترية هذا MBP-26E-31E5 من 26 جيجا هرتز إلى 31.5 جيجا هرتز وأقصى قدرة تسليم 10 واط (CW)
مع ممانعة 50 أوم ، فإن VSWR لمرشح تمرير نطاق الموجة المليمترية هذا MBP-26E-31E5 أقل من 2.0. فقدان الإدراج لمرشح تمرير نطاق الموجة المليمترية هذا MBP-26E-31E5 أقل من 2.5 ديسيبل وتوهين نطاق التوقف أكبر من 45 ديسيبل عند   24.25 جيجا هرتز و 33.25 جيجا هرتز.
مع الأداء الممتاز والاستقرار العالي والاتساق ودرجة حرارة التشغيل الواسعة ، ENRICHTEK ’ تستخدم مرشحات الموجات المليمترية بشكل كبير في الاتصالات ، الملاحة الرادارية ، الإجراءات الإلكترونية المضادة ، الاتصالات الساتلية.
فلاتر الموجات المليمترية من ENRICHTEK قابلة للتخصيص ، مثل التغيير المعلمات الكهربائية ، تردد القطع ، الهيكل الميكانيكي ، أو الموصلات إلخ.
الخصائص الكهربائية
المعلمات
القيمة النموذجية
التردد المركزي (F0)
28.75 جيجا هرتز
تردد نطاق التمرير
26 ~ 31.5 غيغاهرتز
تمرير فقدان باند باند
≤ 2.5 ديسيبل
تمرير الفرقة VSWR
≤ 2.0: 1
إيقاف توهين النطاق
≥ 45 ديسيبل @   24.25 جيجا هرتز
≥ 45 ديسيبل @   33.25 جيجا هرتز
≥ 70 ديسيبل @   23.25 جيجا هرتز
≥ 70 ديسيبل @   34.25 جيجا هرتز
معاوقة
50 أوم
قوة
≤ 10 واط

المواصفات الميكانيكية
صقل الأسطح اللون الفضي الأصلي أو الطلاء الأسود
موصلات
2.92 مم- أنثى
الوزن الصافي
0.04 كغم
بحجم
48 * 11 * 10 مم
المواصفات البيئية
درجة حرارة التشغيل
-40 إلى +80 º ج
درجة حرارة التخزين
-55 إلى +95 º ج

الأداء النموذجي

مرشح تمرير نطاق الموجة المليمترية مع موصلات أنثى 2.92 مم تعمل من 26 جيجا هرتز إلى 31.5 جيجا هرتز بمعدل 10 وات (CW)

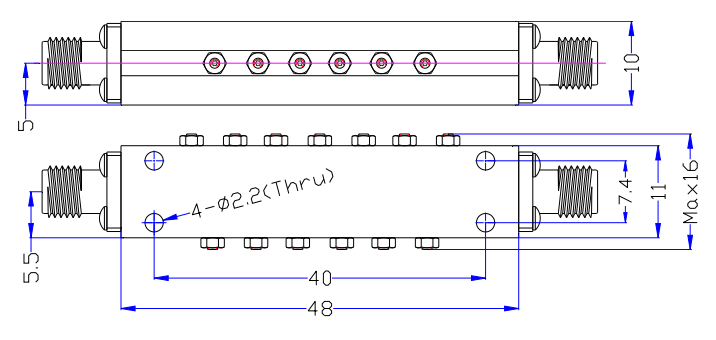

رسم المخطط التفصيلي (الوحدة: مم)
مرشح تمرير نطاق الموجة المليمترية مع موصلات أنثى 2.92 مم تعمل من 26 جيجا هرتز إلى 31.5 جيجا هرتز بمعدل 10 وات (CW)
ملليمتر تمرير مرشح النطاق الموجي   MBP-26E-31E5
