مرشح تمرير الموجة باند باند من 44 جيجا هرتز إلى 50 جيجا هرتز
مرشح تمرير النطاق الموجي المليمتر مع موصلات أنثى 2.4 مم تعمل من 44 جيجاهرتز إلى 50 جيجاهرتز بمعدل 5 وات (CW)
ال موجة ملليمتر مرشح تمرير الفرقة (المعروف أيضًا باسم مرشح موجة مم) MBP-44E-50E من ENRICHTEK هو نوع من مرشح تمرير النطاق المشط. أنه اعتاد القضاء على النطاقات الجانبية غير المرغوب فيها وإزالة التداخل والضوضاء الزائفة. تردد مرشح تمرير الموجة المليمترية هذا MBP-44E-50E من 44 جيجاهرتز إلى 50 جيجاهرتز وقوة التسليم القصوى هي 5 وات (CW).
مع مقاومة 50 أوم ، VSWR لمرشح تمرير الموجة المليمترية هذا MBP-44E-50E أصغر من 1.5. فقدان الإدخال لمرشح تمرير نطاق الموجة المليمترية هذا MBP-44E-50E أقل من 1.7 ديسيبل وتوهين نطاق الإيقاف أكبر من 45 ديسيبل عند 37.5 جيجا هرتز و 55 جيجا هرتز.
ENRICHTEK ’ تستخدم مرشحات الموجة المليمترية على نطاق واسع في الاتصالات والملاحة بالرادار والتدابير المضادة الإلكترونية والاتصالات عبر الأقمار الصناعية.
مرشحات الموجة المليمترية من ENRICHTEK قابلة للتخصيص ، مثل التغيير المعلمات الكهربائية ، تردد القطع ، الهيكل الميكانيكي ، أو الموصلات ، إلخ.
الخصائص الكهربائية
المعلمات | القيمة النموذجية |
التردد المركزي (F0) | 47 جيجا هرتز |
تردد نطاق المرور | 44 ~ 50 جيجا هرتز |
تمرير فقدان إدراج الفرقة | ≤ 1.7 ديسيبل |
تمرير الفرقة VSWR | ≤ 1.5: 1 |
وقف توهين الفرقة | ≥ 45 ديسيبل @ 37.5 جيجا هرتز ≥ 45 ديسيبل @ 55 جيجا هرتز |
معاوقة | 50 أوم |
قوة | ≤ 5 واط |
المواصفات الميكانيكية
صقل الأسطح | الطلاء الأسود |
موصلات | 2.4 مم أنثى |
الوزن الصافي | 0.0419 كجم |
بحجم | 40 * 16 * 8 ملم |
المواصفات البيئية
درجة حرارة التشغيل | -30 إلى +70 º ج |
درجة حرارة التخزين | -55 إلى +95 º ج |
الأداء النموذجي

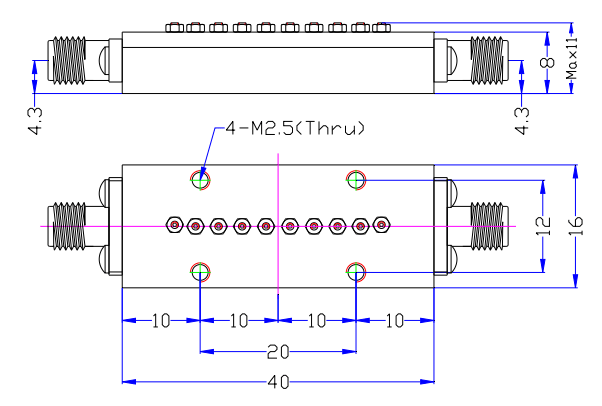

رسم مخطط تفصيلي (الوحدة: مم)
