مرشح تمرير نطاق التجويف من 1840 ميجا هرتز إلى 1860 ميجا هرتز
مرشح تمرير نطاق التجويف من 1840 ميجا هرتز إلى 1860 ميجا هرتز
ENRICHTEK ' مرشحات تمرير الفرقة اعتادوا على القضاء على النطاقات الجانبية غير المرغوب فيها وإزالة التداخل والضوضاء الزائفة.
تردد مرشح تمرير نطاق التجويف هذا EBP-1E85-20 من ENRICHTEK من 1840 ميجا هرتز إلى 1860 ميجا هرتز مع عرض نطاق ترددي 20 ميجا هرتز ، فإن أقصى طاقة تسليم هي 10 واط (CW)
مع مقاومة 50 أوم ، فإن نطاق تمرير VSWR لمرشح تمرير نطاق التجويف هذا EBP-1E85-20 أقل من 1.3 ، وفقدان الإدراج أقل من 2.0 ديسيبل.
توهين نطاق الإيقاف أكبر من 50dB @ DC ~ 1765MHz / 1955 ~ 5000MHz.
مرشح تمرير شريط التجويف EBP-1E85-20 تم اختباره وإثباته كجميع منتجات مرشح الترددات اللاسلكية القياسية.
قابل للتخصيص
يوفر ENRICHTEK خدمة تصميم مرشح تمرير النطاق ، مثل التغيير المعلمات الكهربائية ، تردد القطع ، الهيكل الميكانيكي ، أو الموصلات ، إلخ.
الخصائص الكهربائية
المعلمات | القيمة النموذجية |
التردد المركزي (F0) | 1850 ميجا هرتز |
تردد نطاق المرور | 1840 1860 ميجا هرتز |
تمرير فقدان إدراج الفرقة | ≤ 2.0 ديسيبل |
تمرير الفرقة VSWR | ≤ 1.3: 1 |
وقف رفض الفرقة | ≥ 50 ديسيبل @ تيار مستمر ~ 1765 ميجا هرتز ≥ 50 ديسيبل @ 1955 ~ 5000 ميجا هرتز |
معاوقة | 50 أوم |
معالجة الطاقة | ≤ 10 واط |
موصلات | SMA- أنثى |
نطاق درجة حرارة | -40 درجة مئوية +70 درجة مئوية |
صقل الأسطح | الطلاء الأسود |
الوزن الصافي | 0.085 كجم |
بحجم | 80 * 28 * 20 ملم |
المواصفات الميكانيكية
الأبعاد | 4x1x1 (بوصة) |
موصلات | N- نوع أنثى |
المواصفات البيئية
درجة حرارة التشغيل | -45 إلى +85 º ج |
درجة حرارة التخزين | -55 إلى +95 º ج |
الأداء النموذجي

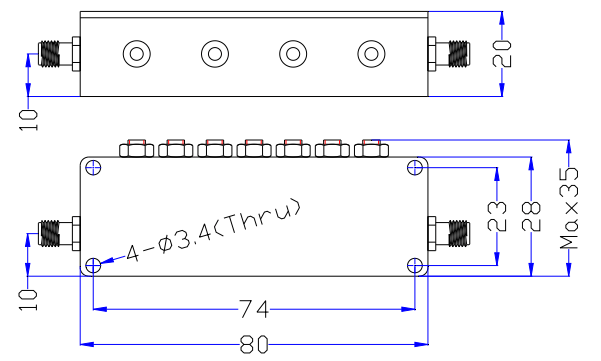

رسم مخطط تفصيلي (الوحدة: مم)
