مرشح الترددات العالية من 10.5 جيجا هرتز إلى 40 جيجا هرتز بمعدل 15 وات
مرشح تمرير عالي من 10.5 جيجا هرتز إلى 40 جيجا هرتز بمعدل 15 واط
ENRICHTEK ' مرشحات تمرير عالية بكثرة في الترددات الراديوية الأجهزة. هم يمكن رفض الإشارات المصممة أدناه ، وتمرير الإشارات فوق التردد المصمم.
ال تردد مرشح التمرير العالي المعلق EHP-10E5 من 10.5 جيجاهرتز إلى 40 جيجاهرتز ، أقصى طاقة تسليم هي 15 وات (CW).
مع مقاومة 50 أوم ، يكون نطاق المرور VSWR أصغر من 1.8 ، وخسارة إدخال نطاق المرور أقل من 2.0 ديسيبل.
توهين نطاق الإيقاف لمرشح التمرير العالي EHP-10E5 أكبر من 50dB@DC~8.5GHz.
مرشح الترددات العالية EHP-10E5 من ENRICHTEK تم اختباره واختباره على أنه جميع منتجات مرشح الترددات اللاسلكية القياسية.
قابل للتخصيص
توفر ENRICHTEK خدمة تصميم مرشح تمرير عالي لتلبية متطلباتك ، مثل تغيير تردد القطع أو الموصلات أو الهيكل الميكانيكي أو تغيير المعلمات الكهربائية
الخصائص الكهربائية
| المعلمات | القيمة النموذجية |
| تردد القطع | 10.5 جيجا هرتز |
| تردد نطاق المرور | 10.5 ～ 40 جيجا هرتز |
| تمرير فقدان إدراج الفرقة | ≤ 2.0 ديسيبل @ 10.5 ～ 11.3 جيجا هرتز ≤ 1.0dB @ 11.3 ～ 40 جيجا هرتز |
| تمرير الفرقة VSWR | ≤ 1.6: 1 @ 10.5 ～ 20 جيجا هرتز ≤ 1.8: 1 @ 20 ～ 40 جيجا هرتز |
| وقف توهين الفرقة | ≥ 50 ديسيبل @ تيار مستمر ～ 8.5 جيجا هرتز |
| معاوقة | 50 أوم |
| قوة | ≤ 15 واط |
| موصلات | 2.92 مم أنثى |
| صقل الأسطح | أكسجين موجه أو طلاء أسود |
| درجة الحرارة نطاق | -55 ℃ ～ + 85 ℃ |
| الوزن الصافي | 0.01 كجم |
| بحجم | 15 * 12.7 * 10 ملم |
المواصفات الميكانيكية
| الأبعاد | 4x1x1 (بوصة) |
| موصلات | N- نوع أنثى |
المواصفات البيئية
| درجة حرارة التشغيل | -45 إلى +85 º ج |
| درجة حرارة التخزين | -55 إلى +95 º ج |
الأداء النموذجي

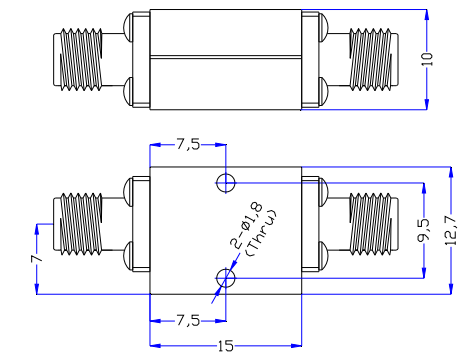

رسم مخطط تفصيلي (الوحدة: مم)
