مرشح الترددات العالية من 4 جيجا هرتز إلى 18 جيجا هرتز بمعدل 10 وات
مرشح الترددات العالية من 4 جيجاهرتز إلى 18 جيجاهرتز بمعدل 10 وات
ال تردد مرشح التمرير المرتفع الخطي المعلق هذا EHP-4E0 من 4 جيجاهرتز إلى 18 جيجاهرتز ، أقصى طاقة تسليم هي 10 وات (CW).
مع مقاومة 50 أوم ، يكون نطاق المرور VSWR أصغر من 1.6 ، وخسارة إدخال نطاق المرور أقل من 1.5 ديسيبل.
توهين نطاق الإيقاف لمرشح التمرير العالي EHP-4E0 أكبر من 60dB@DC~3.5GHz.
مرشح الترددات العالية EHP-4E0 من ENRICHTEK تم اختبارها واختبارها باعتبارها جميع منتجات مرشح الترددات اللاسلكية القياسية.
قابل للتخصيص
تقدم ENRICHTEK خدمة تصميم مرشح تمرير عالي لتلبية المتطلبات المختلفة ، مثل تغيير تردد القطع أو الموصلات أو الهيكل الميكانيكي أو تغيير المعلمات الكهربائية
الخصائص الكهربائية
المعلمات | القيمة النموذجية |
تردد نطاق المرور | 4 ~ 18 جيجا هرتز |
تمرير فقدان إدراج الفرقة | ≤ 1.5dB @ 4000 ~ 4200 ميجا هرتز ≤ 1.0dB @ 4200 ~ 18000 ميجا هرتز |
تمرير الفرقة VSWR | ≤ 1.6: 1 |
وقف توهين الفرقة | ≥ 60 ديسيبل @ تيار مستمر ~ 3500 ميجا هرتز |
معاوقة | 50 أوم |
قوة المناولة | ≤ 10 واط |
صقل الأسطح | أكسجين موجه أو طلاء أسود |
موصلات | SMA- أنثى |
الوزن الصافي | 0.035 كجم |
بحجم | 39 * 28 * 10 ملم |
المواصفات الميكانيكية
الأبعاد | 4x1x1 (بوصة) |
موصلات | N- نوع أنثى |
المواصفات البيئية
درجة حرارة التشغيل | -45 إلى +85 º ج |
درجة حرارة التخزين | -55 إلى +95 º ج |
الأداء النموذجي

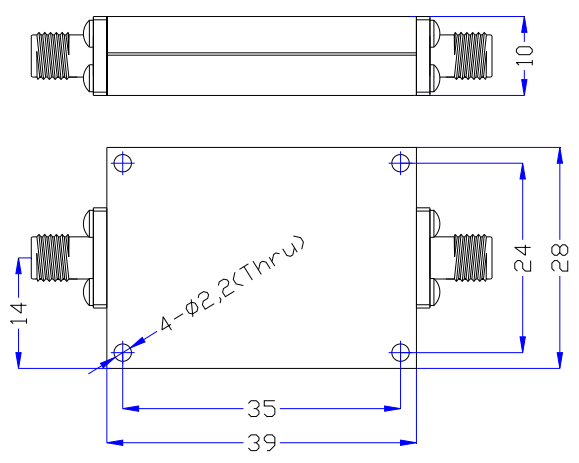

رسم مخطط تفصيلي (الوحدة: مم)
