مرشح تمرير منخفض يعمل من DC إلى 960MH

مرشح تمرير منخفض يعمل من DC إلى 960MH

تفاصيل المنتج:

  • علامة تجارية:ENRICHTEK
  • رقم سري: ELP-E96
  • بلد المنشأ:الصين

شروط الدفع والشحن:

  • عرض أسعار:قابل للتفاوض
  • الحد الأدنى للطلب: 1
  • متوسط ​​وقت التسليم:قابل للتفاوض
  • طريقة الدفع او السداد:T / T ، باي بال
طلب اقتباس

مرشح تمرير منخفض يعمل من DC إلى 960MHz

مرشح التمرير المنخفض هو نوع من مرشح الترددات الراديوية الذي يمرر جميع الترددات أسفل التصميم ويرفض الإشارات الأعلى من تردد القطع.
تردد التشغيل لمرشح التمرير المنخفض الخطي المعلق هذا   ELP-E96   من ENRICHTEK من   DC إلى 960   ميغا هيرتز.   أقصى قدرة تسليم   هو 10 واط (CW).
  الرفض عند 1400 ميجاهرتز - 4000 ميجاهرتز أكبر   من 70 ديسيبل.
بمقاومة 50 أوم ، يكون الحد الأقصى لـ VSWR لمرشح التمرير المنخفض هذا   ELP-E96   1.5.
التطبيقات
تتوفر مرشحات التمرير المنخفض من ENRICHTEK في الاستخدامات التعليمية والصناعية والجوية والعسكرية بسبب درجة حرارة التشغيل الواسعة والاستقرار العالي والاتساق العالي.
قابل للتخصيص
تقدم ENRICHTEK خدمة تصميم مرشح تمرير منخفض. إن مرشحات التمرير المنخفض الخاصة بنا قابلة للتخصيص لتلبية العملاء ' أفضل متطلبات ق.
الخصائص الكهربائية
المعلمات
القيمة النموذجية
تردد نطاق المرور
تيار مستمر ~ 960 ميجا هرتز
فقدان الإدراج
≤ 1.0 ديسيبل
VSWR
≤ 1.5: 1
الرفض
≥ 70 ديسيبل @ 1400 ~ 4000 ميجا هرتز
معالجة الطاقة
10 واط
المواصفات الميكانيكية
الأبعاد
120 * 41 * 10 ملم
موصلات
SMA- أنثى
صقل الأسطح
دليل الأكسجين أو الطلاء الأسود
الوزن الصافي
0.13 كجم
المواصفات البيئية
درجة حرارة التشغيل
-55 إلى +85 º ج
درجة حرارة التخزين
-55 إلى +95   º ج
الأداء النموذجي

مرشح تمرير منخفض يعمل من DC إلى 960MH

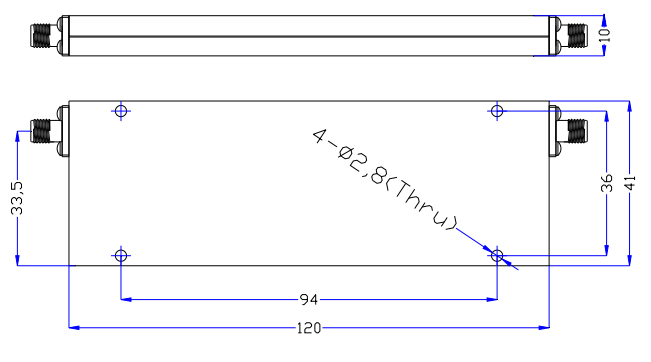

رسم مخطط تفصيلي (الوحدة: مم)
مرشح تمرير منخفض يعمل من DC إلى 960MH
مرشح الترددات المنخفضة     ELP-E96
