مرشح تمرير مرتفع يعمل من 10 جيجا هرتز إلى 24 غغر
مرشح تمرير عالية تعمل من 10 جيجا هرتز إلى 24 جيجا هرتز
مرشحات مرحلة عالية تستخدم بعنف في موجة تردد الراديو الأجهزة. أنهم يمكن رفض الإشارات أدناه المصممة، وتمرير الإشارات فوق التردد المصمم.
التشغيل تواتر هذا معلق مخطط مرشح تمرير عالية EHP-10E-24E هو من 10 جيجا هرتز إلى 24 جيجا هرتز، فإن الحد الأقصى لتسليم الطاقة هو 15 واط (CW)
مع 50 أوم مقاومة، VSWR من هذا مرشح تمرير عالية EHP-10E-24E أقل من 1.5، تموج Passband أقل من 1.0dB، والحد الأقصى لخسارة الإدراج هو 1.0DB@5-24 جيجا هرتز.
رفض هذا مرشح تمرير عالية EHP-10E-24E أكبر من 60db@dc-9.17 جيجاهرتز.
مرشح تمرير عالية EHP-10E-24E من ERICHTEK. ثبت واختبارها جميع منتجات مرشح RF القياسية لدينا.
تخصيص
يوفر ERRICHTEK خدمة تصميم مرشح عالية تمرير للقاء العملاء ’ S متطلبات، مثل تغيير تردد القطع أو الموصلات والهيكل الميكانيكي أو تغيير المعلمات الكهربائية.
التطبيقات
مع درجة حرارة التشغيل الواسعة، ارتفاع الاستقرار والاتساق، مرشحات تمرير عالية من Enrichtek تستخدم بعنف في التعليم والصناعة والطيران.
الخصائص الكهربائية
| المعلمات | القيمة النموذجية |
| تردد القطع | 10 جيجا هرتز |
| تمرير الفرقة | 10 ~ 24 جيجا هرتز |
| تمرير شريط الإدراج الفرقة | ≤ 2.0db @ 10 ~ 10.5 جيجا هرتز ≤ 1.0DB @ 10.5 ~ 24 جيجا هرتز |
| تمرير الفرقة VSWr. | ≤ 1.5: 1 @ 10 ~ 20 جيجا هرتز ≤ 1.8: 1 @ 20 ~ 24 جيجا هرتز |
| وقف التوهين الفرقة | ≥ 60db @ العاصمة ~ 9.17 جيجا هرتز |
| معاوقة | 50 أوم |
| سلطة | ≤ 15W. |
المواصفات الميكانيكية
| أبعاد | 28 * 22 * 10 ملليمتر |
| موصلات | SMA-أنثى |
| صقل الأسطح | موجه الأكسجين أو الطلاء الأسود |
| الوزن الصافي | 0.021 كجم |
المواصفات البيئية
| درجة حرارة التشغيل | -55 إلى +85 º جيم |
| درجة حرارة التخزين | -55 إلى +95 º جيم |
الأداء النموذجي

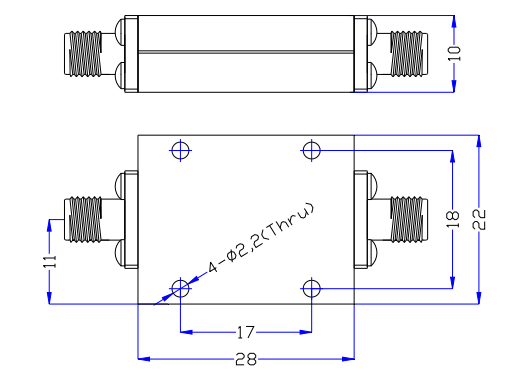

رسم الخطوط العريضة (الوحدة: مم)
