مرشح تمرير النطاق يعمل من 13.9 جيجا هرتز إلى 16.4 جيجا هرتز
مرشح تمرير النطاق يعمل من 13.9 جيجاهرتز إلى 16.4 جيجاهرتز
مرشح تمرير النطاق هو نوع من مرشح الترددات اللاسلكية اعتاد القضاء على النطاقات الجانبية غير المرغوب فيها وإزالة التداخل والضوضاء الزائفة.
تردد مرشح تمرير النطاق بين الأصابع هذا EBP-13E9-16E4 هو من 13.9 جيجا هرتز إلى 16.4 جيجا هرتز مع 2500 ميجا هرتز عرض النطاق الترددي ، أقصى قدرة تسليم هي 2 واط (CW)
مع مقاومة 50 أوم ، VSWR لهذا مرشح تمرير الفرقة EBP-13E9-16E4 أقل من 1.7 ، خسارة الإدراج أقل من 1.0 ديسيبل .
الرفض أكبر من 48 ديسيبل عند 11.9 جيجا هرتز وأكبر من 60 ديسيبل عند 25 جيجا هرتز.
مرشح تمرير الفرقة EBP-13E9-16E4 تم اختباره وإثباته كجميع منتجات مرشح الترددات اللاسلكية القياسية.
خدمة التخصيص
مع الأداء العالي والاستقرار والاتساق الجيد ، يتم استخدام مرشحات RF من ENRICHTEK بشكل كبير في التعليم والصناعة والطيران.
ENRICHTEK يدعم تخصيص مرشح تمرير النطاق ، مثل التغيير المعلمات الكهربائية ، تردد القطع ، الهيكل الميكانيكي ، أو الموصلات ، إلخ.
الخصائص الكهربائية
| المعلمات | القيمة النموذجية |
| تردد المركز | 15.15 جيجا هرتز |
| تردد نطاق المرور | 13.9 ～ 16.4 جيجا هرتز |
| تمرير فقدان إدراج الفرقة | ≤ 1.0 ديسيبل |
| تمرير الفرقة VSWR | ≤ 1.7: 1 |
| وقف رفض الفرقة | ≥ 48 ديسيبل @ 11.9 جيجا هرتز ≥ 60 ديسيبل @ 25 جيجا هرتز |
| معاوقة | 50 أوم |
| معالجة الطاقة | ≤ 2 واط |
المواصفات الميكانيكية
| الأبعاد | 46 * 13 * 7 ملم |
| موصلات | SMA- أنثى |
| صقل الأسطح | الطلاء الأسود |
| الوزن الصافي | 0.03 كجم |
المواصفات البيئية
| درجة حرارة التشغيل | -40 إلى +70 º ج |
| درجة حرارة التخزين | -55 إلى +95 º ج |
الأداء النموذجي

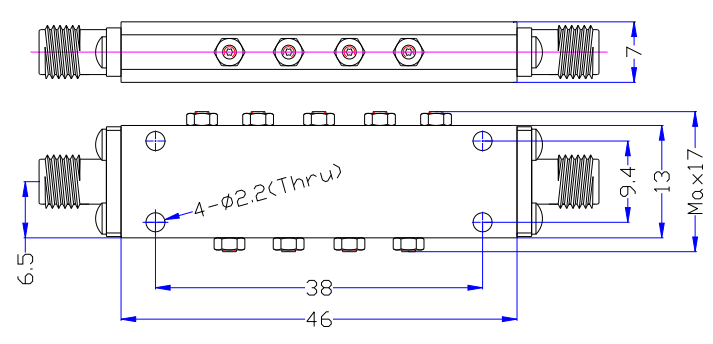

رسم مخطط تفصيلي (الوحدة: مم)
