مرشح إيقاف النطاق مع نطاق توقف 1028-1032 ميجا هرتز
مرشح إيقاف النطاق مع نطاق توقف 1028-1032 ميجا هرتز
يُعرف مرشح توقف النطاق أيضًا باسم مرشح الشق لمرشح رفض النطاق ، فهو يحجب الترددات بين نطاق التوقف ويمرر جميع الترددات خارج هذا النطاق.
ال شريط إيقاف هذا التجويف مرشح توقف النطاق EBT-1E028-1E032 من ENRICHTEK من 1028 ميجا هرتز إلى 1032 ميجا هرتز ، إنه ’ أقصى قدرة للتسليم هي 10 وات (CW). ال وقف توهين الفرقة أكبر من 20 ديسيبل.
مع مقاومة 50 أوم ، VSWR لهذا مرشح توقف النطاق EBT-1E028-1E032 أقل من 1.5 ، فإن خسارة الإدراج أقل من 1.5 ديسيبل.
مع الأداء العالي والاستقرار والاتساق الجيد ، يتم استخدام مرشحات RF من ENRICHTEK بشكل كبير في التعليم والصناعة والطيران و الجيش.
مرشحات توقف النطاق من ENRICHTEK قابلة للتخصيص مع أداء تكلفة جيد. يمكن للعميل أن يطلب المعلمات الكهربائية ، تردد القطع ، الهيكل الميكانيكي ، أو الموصلات ، إلخ.
الخصائص الكهربائية
| المعلمات | القيمة النموذجية |
| التردد المركزي لنطاق التوقف | 1030 ميجا هرتز |
| وقف عرض النطاق الترددي | ± 2 ميجا هرتز (1028 ～ 1032 ميجا هرتز) |
| وقف توهين الفرقة | ≥ 20 ديسيبل |
| تردد نطاق المرور | 0 ～ 1020 ميجا هرتز & 1040 3000 ميجا هرتز |
| تمرير النطاق فقدان الإدراج | ≤ 1.5 ديسيبل |
| تمرير الفرقة VSWR | ≤ 1.5: 1 |
| معاوقة | 50 أوم |
| معالجة الطاقة | ≤ 10 واط |
المواصفات الميكانيكية
| الأبعاد | 155 * 79.5 * 28 ملم |
| موصلات | N- أنثى |
| صقل الأسطح | الطلاء الأسود |
| الوزن الصافي | 0.595 كغ |
المواصفات البيئية
| درجة حرارة التشغيل | 0 إلى +40 º ج |
| درجة حرارة التخزين | -55 إلى +95 º ج |
الأداء النموذجي

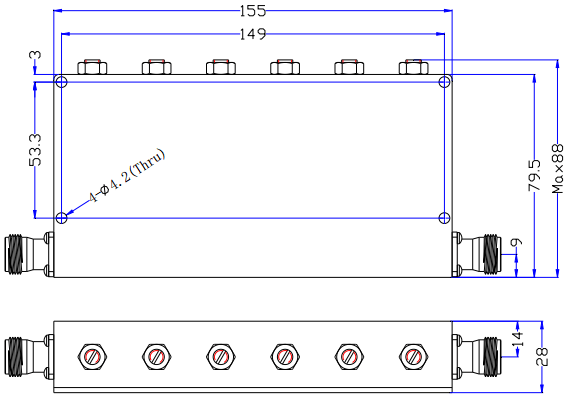

رسم مخطط تفصيلي (الوحدة: مم)
-1564798471825d08294b36003.png-350.org)
