مرشح إيقاف النطاق مع نطاق إيقاف 2555-2655 ميجا هرتز

مرشح إيقاف النطاق مع نطاق إيقاف 2555-2655 ميجا هرتز

تفاصيل المنتج:

  • علامة تجارية:ENRICHTEK
  • رقم سري: EBT-2E555-2E655
  • بلد المنشأ:الصين

شروط الدفع والشحن:

  • عرض أسعار:قابل للتفاوض
  • الحد الأدنى للطلب: 1
  • متوسط ​​وقت التسليم:قابل للتفاوض
  • طريقة الدفع او السداد:T / T ، باي بال
طلب اقتباس

مرشح إيقاف النطاق مع نطاق إيقاف 2555-2655 ميجا هرتز

يُعرف مرشح توقف النطاق أيضًا باسم مرشح الشق لمرشح رفض النطاق ، فهو يحجب الترددات بين نطاق التوقف ويمرر جميع الترددات خارج هذا النطاق.
ال شريط إيقاف هذا التجويف   مرشح توقف النطاق EBT-2E555-2E655   من ENRICHTEK من 2555 ميجا هرتز إلى 2655 ميجا هرتز ، إنه ’ أقصى قدرة تسليم هي 20   واط (CW).   ال وقف توهين الفرقة   أكبر من 60 ديسيبل.
مع   مقاومة 50 أوم ، VSWR لهذا   مرشح توقف النطاق EBT-2E555-2E655   أقل من 1.7 ، تكون خسارة الإدراج أقل من 1.5 ديسيبل.
مع الأداء العالي والاستقرار والاتساق الجيد ، يتم استخدام مرشحات RF من ENRICHTEK بشكل كبير في التعليم والصناعة والطيران و الجيش.
مرشحات توقف النطاق من ENRICHTEK قابلة للتخصيص مع أداء تكلفة جيد. يمكن للعميل أن يطلب المعلمات الكهربائية ، تردد القطع ، الهيكل الميكانيكي ، أو الموصلات ، إلخ.
الخصائص الكهربائية
المعلمات
القيمة النموذجية
تردد نطاق التوقف
2555 2655 ميجا هرتز
وقف توهين الفرقة
≥ 60 ديسيبل
تردد نطاق المرور
تيار مستمر ~ 2400 ميجا هرتز & 2800 6000 ميجا هرتز
تمرير النطاق   فقدان الإدراج
≤ 1.5 ديسيبل
تمرير الفرقة VSWR
≤ 1.7: 1
معاوقة
50 أوم
معالجة الطاقة
≤ 20 واط
المواصفات الميكانيكية
الأبعاد
209 * 42.5 * 22 ملم
موصلات
N- أنثى
صقل الأسطح
الطلاء الأسود
الوزن الصافي
0.465 كجم
المواصفات البيئية
درجة حرارة التشغيل
-10 إلى +50 º ج
درجة حرارة التخزين
-55 إلى +95   º ج
الأداء النموذجي

مرشح إيقاف النطاق مع نطاق إيقاف 2555-2655 ميجا هرتز

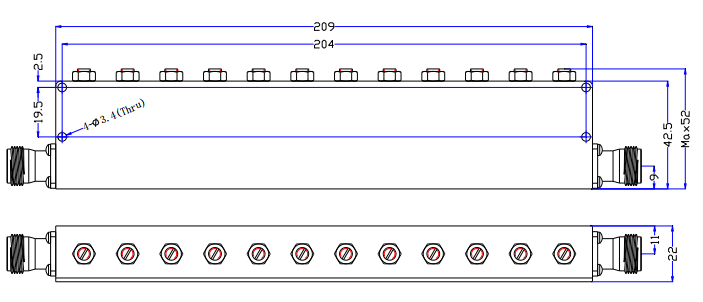

رسم مخطط تفصيلي (الوحدة: مم)
مرشح إيقاف النطاق مع نطاق إيقاف 2555-2655 ميجا هرتز
مرشح إيقاف النطاق     EBT-2E555-2E655
