Diplexer بترددات 1805-1880MHz و 2110-2170MH
Diplexer بترددات 1805-1880 ميجا هرتز و2110-2170 ميجا هرتز
مُضاعِف الترددات الراديوية هو أبسط مُضاعِف ترددات الراديو ، وله 3 منافذ ويتكون من مرشحين مختلفين
الترددات. تدخل إشارتان مختلفتان إلى جهاز الإرسال وتمريرهما عبر المرشحات المختلفة كل على حدة ، ثم إلى نفس الهوائي.
يستخدم مهندسو الترددات اللاسلكية لدينا نماذج كمبيوتر متعددة في تصميم جهاز إرسال الترددات الراديوية هذا EDI-1E842-2E14 . هذا التردد اللاسلكي EDI-1E842-2E14 لديه قناتان من 1805-1880 ميجا هرتز و 2110-2170 ميجا هرتز.
مع مقاومة 50 أوم ، فقدان إدخال نطاق المرور لمحول التردد اللاسلكي هذا EDI-1E842-2E14 أصغر من 1.0 ديسيبل.
رفض هذا التردد الراديوي ثنائي الإرسال EDI-1E842-2E14 أكبر من 70 ديسيبل عند 2110-2170 ميجا هرتز ، وأكبر من 70 ديسيبل عند 1805-1880 ميجا هرتز .
مع أداء ممتاز وهيكل صغير ، هذا التردد اللاسلكي EDI-1E842-2E14 يمكن استخدامها في الجيش والتجارة والتعليم
توفر ENRICHTEK خدمة تخصيص مُضاعِف التردد اللاسلكي ، مثل تغيير التردد ، أو الموصلات ، أو الهيكل الميكانيكي ، أو تغيير المعلمات الكهربائية.
الخصائص الكهربائية
| المعلمات | القيمة النموذجية | |
| RX | TX | |
| تردد المركز | 1842.5 ميجا هرتز | 2140 ميجا هرتز |
| تردد نطاق المرور | 1805 1880 ميجا هرتز | 2110 ～ 2170 ميجا هرتز |
| تمرير فقدان إدراج الفرقة | ≤ 1.0 ديسيبل | ≤ 1.0 ديسيبل |
| تمرير الفرقة VSWR | ≤ 1.3: 1 | ≤ 1.3: 1 |
| وقف توهين الفرقة | ≥ 70 ديسيبل @ 2110 ～ 2170 ميجا هرتز | ≥ 70 ديسيبل @ 1805 1880 ميجا هرتز |
| معاوقة | 50 أوم | |
| معالجة الطاقة | ≤ 20 واط | |
| علامة المنفذ | المنفذ 1: ANT ؛ المنفذ 2: RX ؛ المنفذ 3: TX | |
المواصفات الميكانيكية
| الأبعاد | 138 * 52 * 31 ملم |
| موصلات | SMA- أنثى |
| صقل الأسطح | الطلاء الأسود |
| الوزن الصافي | 0.33 كجم |
المواصفات البيئية
| درجة حرارة التشغيل | -40 إلى +70 º ج |
| درجة حرارة التخزين | -55 إلى +95 º ج |
الأداء النموذجي

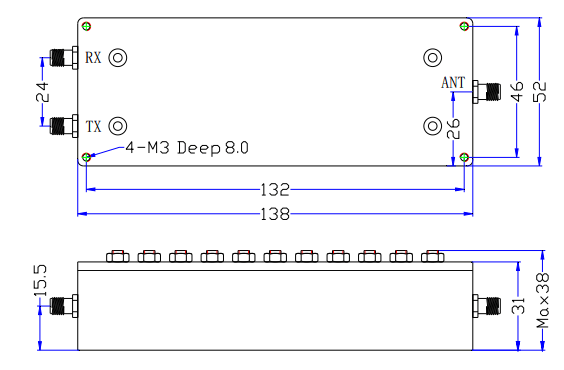

رسم مخطط تفصيلي (الوحدة: مم)
