مليمتر ممر مرشح نطاق الموجة من 30.5 جيجا هرتز إلى 36 جيجا هرتز

مليمتر ممر مرشح نطاق الموجة من 30.5 جيجا هرتز إلى 36 جيجا هرتز

تفاصيل المنتج:

  • علامة تجارية:ENRICHTEK
  • رقم سري: MBP-30E5-36E
  • بلد المنشأ:الصين

شروط الدفع والشحن:

  • عرض أسعار:قابل للتفاوض
  • الحد الأدنى للطلب: 1
  • متوسط ​​وقت التسليم:قابل للتفاوض
  • طريقة الدفع او السداد:T / T ، باي بال
طلب اقتباس

مليمتر ممر مرشح نطاق الموجة من 30.5 جيجا هرتز إلى 36 جيجا هرتز

مرشح الموجات المليمترية (المعروف أيضًا باسم مرشح الموجات ملم) هو جهاز مهم لا غنى عنه في أنظمة الموجات الدقيقة والموجات الدقيقة.
تردد هذا موجة مليمترية بين الأقطار   فلتر تمرير النطاق   MBP-30E5-36E   هو   من 30.5 جيجا هرتز إلى 36 جيجا هرتز   مع 5.5 جيجا هرتز   عرض النطاق الترددي ، أقصى قدرة تسليم 10 وات (CW)
VSWR لهذا   ملليمتر تمرير مرشح موجة الفرقة MBP-30E5-36E   أقل من 2.0 ، خسارة الإدراج   أقل من 2.5 ديسيبل   .
الرفض أكبر من 45dB   بتردد 28.75 غيغاهرتز ، أكبر من 70 ديسيبل   بتردد 27.75 غيغاهرتز.
ال ملليمتر تمرير مرشح موجة الفرقة   MBP-30E5-36E   تم اختبارها وإثبات أنها جميع معاييرنا مرشح الترددات اللاسلكية / منتجات مرشح الموجة مم.
خدمة التخصيص
تردد مرشح الموجات المليمترية لدينا يصل إلى 67 جيجاهرتز ، وهي تستخدم بشكل كبير في الاتصالات ، والملاحة بالرادار ، والإجراءات المضادة الإلكترونية ، والاتصالات عبر الأقمار الصناعية.
مرشحات تمرير نطاق موجة الموجة المليمترية من ENRICHTEK قابلة للتخصيص ، مثل تغيير تردد القطع ، الهيكل الميكانيكي ، أو تغيير المعلمات الكهربائية إلخ.
الخصائص الكهربائية
المعلمات
القيمة النموذجية
تردد المركز
33.25 جيجا هرتز
تردد نطاق التمرير
30.5 ~ 36 جيجا هرتز
تمرير فقدان باند باند
 ≤ 2.5 ديسيبل
تمرير الفرقة VSWR
 ≤ 2.0: 1
إيقاف توهين النطاق
 ≥ 45 ديسيبل @   28.75 جيجا هرتز
 ≥ 45 ديسيبل @   37.75 غيغاهرتز
 ≥ 70 ديسيبل @   27.75 غيغاهرتز
 ≥ 70 ديسيبل @   38.75 جيجا هرتز
معاوقة
50 أوم
قوة
 ≤ 10 واط
المواصفات الميكانيكية
الأبعاد
49 * 11 * 10 مم
موصلات
2.92 مم- أنثى
صقل الأسطح
اللون الفضي الأصلي أو الطلاء الأسود
الوزن الصافي
0.04 كغم
المواصفات البيئية



درجة حرارة التشغيل
-40 إلى +80 º ج
درجة حرارة التخزين
-55 إلى +95   º ج
الأداء النموذجي

ملليمتر ممر مرشح نطاق الموجة من 30.5 جيجا هرتز إلى 36 جيجا هرتز

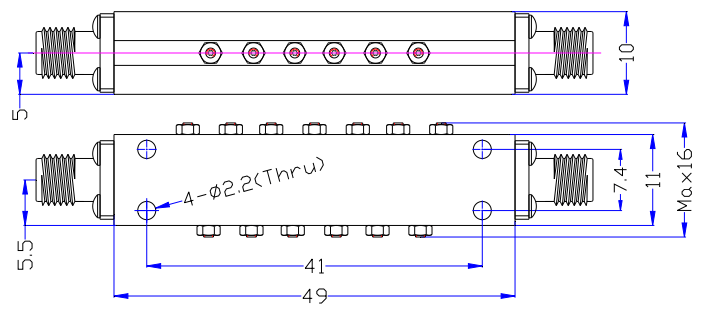

رسم المخطط التفصيلي (الوحدة: مم)
ملليمتر ممر مرشح نطاق الموجة من 30.5 جيجا هرتز إلى 36 جيجا هرتز
مليمتر ممر مرشح نطاق الموجة MBP-30E5-36E
