مرشح تمرير الموجة باند باند من 38.6 جيجا هرتز إلى 40 جيجا هرتز
تشغيل مرشح تمرير الموجة الموجية من 38.6 جيجاهرتز إلى 40 جيجاهرتز
مرشح الموجة المليمترية (المعروف أيضًا باسم مرشح الموجة mm) هو جهاز مهم لا غنى عنه في أنظمة الموجات الميكروية والمليمترية.
تردد هذه الموجة المليمترية تجويف مرشح تمرير النطاق MBP-38E6-40E هو من 38.6 جيجا هرتز إلى 40.0 جيجا هرتز مع 1.4 جيجا هرتز عرض النطاق الترددي ، أقصى قدرة تسليم هي 5 واط (CW).
مع مقاومة 50 أوم ، VSWR لهذا موجة ملليمتر مرشح ممر النطاق MBP-38E6-40E أقل من 1.5. خسارة الإدراج أقل من 1.8 ديسيبل ، والرفض أكبر من 40 ديسيبل بسرعة 37.3-41.3 جيجا هرتز.
الموجة المليمترية مرشح ممر النطاق MBP-38E6-40E تم اختباره وإثباته كجميع منتجات مرشح الترددات اللاسلكية القياسية.
خدمة التخصيص
يصل تردد مرشح الموجة المليمترية الخاص بنا إلى 67 جيجا هرتز ، وهي تستخدم على نطاق واسع في الاتصالات والملاحة بالرادار والإجراءات المضادة الإلكترونية والاتصالات عبر الأقمار الصناعية
مرشحات تمرير نطاق الموجة المليمترية من ENRICHTEK قابلة للتخصيص ، مثل تغيير تردد القطع ، أو الهيكل الميكانيكي ، أو تغيير المعلمات الكهربائية وما إلى ذلك.
الخصائص الكهربائية
| المعلمات | القيمة النموذجية |
| تردد المركز | 39.3 جيجا هرتز |
| تردد نطاق المرور | 38.6 ～ 40 جيجا هرتز |
| تمرير فقدان إدراج الفرقة | ≤ 1.8 ديسيبل |
| تمرير الفرقة VSWR | ≤ 1.5: 1 |
| وقف رفض الفرقة | ≥ 40 ديسيبل @ F0 ± 2.0 جيجا هرتز (37.3 جيجا هرتز 41.3 جيجا هرتز) |
| معاوقة | 50 أوم |
| معالجة الطاقة | ≤ 5 واط |
المواصفات الميكانيكية
| الأبعاد | 40 * 13 * 8 ملم |
| موصلات | 2.92 مم أنثى |
| صقل الأسطح | الطلاء الأسود |
| الوزن الصافي | 0.035 كجم |
المواصفات البيئية
| درجة حرارة التشغيل | -30 إلى +70 º ج |
| درجة حرارة التخزين | -55 إلى +95 º ج |
الأداء النموذجي

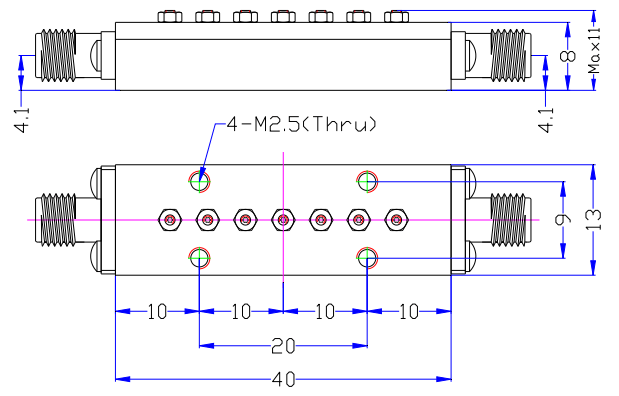

رسم مخطط تفصيلي (الوحدة: مم)
