مرشح تمرير الموجة باند باند من 40 جيجا هرتز إلى 46 جيجا هرتز

مرشح تمرير الموجة باند باند من 40 جيجا هرتز إلى 46 جيجا هرتز

تفاصيل المنتج:

  • علامة تجارية:ENRICHTEK
  • رقم سري: MBP-40E-46E
  • بلد المنشأ:الصين

شروط الدفع والشحن:

  • عرض أسعار:قابل للتفاوض
  • الحد الأدنى للطلب: 1
  • متوسط ​​وقت التسليم:قابل للتفاوض
  • طريقة الدفع او السداد:T / T ، باي بال
طلب اقتباس

مليمتر   موجة   مرشح تمرير النطاق يعمل من 40 جيجا هرتز إلى 46 جيجا هرتز

مرشح تمرير النطاق هو نوع من مرشح الترددات اللاسلكية اعتاد القضاء على النطاقات الجانبية غير المرغوب فيها وإزالة التداخل والضوضاء الزائفة.
تردد مرشح تمرير نطاق الموجة المليمترية هذا (يُسمى أيضًا مرشح تمرير النطاق الموجي مم) MBP-40E-46E   هو   من 40 جيجا هرتز إلى 46 جيجا هرتز   مع 6 جيجا هرتز   عرض النطاق الترددي ، أقصى قدرة تسليم هي 5   واط (CW)
مع   مقاومة 50 أوم ، VSWR لهذا   مرشح ممر الموجة المليمترية MBP-40E-46E   أقل من 1.5.
فقدان الإدخال لمرشح تمرير نطاق الموجة المليمترية هذا   MBP-40E-46E   أقل من 1.7 ديسيبل   .
الرفض أكبر من 45 ديسيبل   عند 34.5 جيجاهرتز وأكبر من 45 ديسيبل   عند 50 جيجا هرتز.
مرشح تمرير النطاق الموجي المليمتر   MBP-40E-46E   تم اختباره وإثباته باعتباره جميع موجاتنا القياسية المليمترية   منتجات التصفية.
خدمة التخصيص
مع الأداء العالي والاستقرار والاتساق الجيد ، مرشحات RF / موجة ملليمتر   تُستخدم المرشحات من ENRICHTEK على نطاق واسع في التعليم والصناعة والطيران.
الموجة المليمترية ب والمرشحات من ENRICHTEK قابلة للتخصيص ، مثل التغيير المعلمات الكهربائية ، تردد القطع ، الهيكل الميكانيكي ، أو الموصلات ، إلخ.
الخصائص الكهربائية
المعلمات
القيمة النموذجية
التردد المركزي (F0)
43 جيجا هرتز
تردد نطاق المرور
40 ~ 46 جيجا هرتز
تمرير فقدان إدراج الفرقة
≤ 1.7 ديسيبل
تمرير الفرقة VSWR
≤ 1.5: 1
وقف توهين الفرقة
≥ 45 ديسيبل @   34.5 جيجا هرتز
≥ 45 ديسيبل @   50 جيجا هرتز
معاوقة
50 أوم
قوة
≤ 5 واط
المواصفات الميكانيكية
الأبعاد
40 * 16 * 8 ملم
موصلات
2.4 مم أنثى
صقل الأسطح
الطلاء الأسود
الوزن الصافي
0.0418 كجم
المواصفات البيئية
درجة حرارة التشغيل
-30 إلى +70 º ج
درجة حرارة التخزين
-55 إلى +95   º ج
الأداء النموذجي

مرشح تمرير الموجة باند باند تعمل من 40-46GH

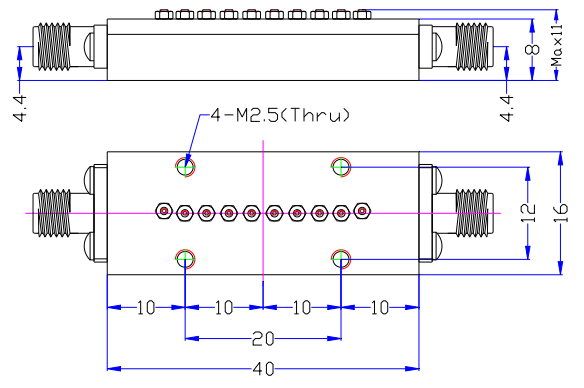

رسم مخطط تفصيلي (الوحدة: مم)
مرشح تمرير الموجة باند باند تعمل من 40-46GH
مرشح تمرير شريط الموجة المليمترية     EBP-40E-46E
