إنهاء التردد اللاسلكي المحوري من التيار المستمر إلى معدل 3 جيجا هرتز عند 100 وات
إنهاء التردد اللاسلكي المحوري من التيار المستمر إلى معدل 3 جيجا هرتز عند 100 وات
يمكن أن تمتص نهايات التردد اللاسلكي ، المعروفة أيضًا باسم أحمال التردد اللاسلكي ، الطاقة بانعكاس صغير جدًا من المنافذ المفتوحة أو غير المستخدمة.
هذا الطرف المحوري للتردد اللاسلكي TM-65MP100F3 من ENRICHTEK يعمل من DC إلى 3GHz مع N. الذكر وقوة المعالجة 100 واط.
تُستخدم نهايات التردد اللاسلكي عادةً في أنظمة قياس مختلفة لضمان دقة القياس ، أو تُستخدم في قارنات الاتجاه والعوازل.
مع الأداء الممتاز ، هذا الطرف المحوري RF TM-65MP100F3 يمكن استخدامها في الجيش والتجارة والتعليم
ENRICHTEK يدعم تخصيص عمليات إنهاء التردد اللاسلكي.
الخصائص الكهربائية
| المعلمات | القيمة النموذجية |
| التردد نطاق | تيار مستمر ～ 3.0 جيجا هرتز |
| VSWR | ≤ 1.2: 1 |
| متوسط القوة | 100 واط |
| معاوقة | 50 أوم |
المواصفات الميكانيكية
| الأبعاد | 118 * Ø 68 مم (استدارة) |
| موصلات | N- ذكر |
| صقل الأسطح | أسود |
| الوزن الصافي | 0.6 كلغ |
المواصفات البيئية
| درجة حرارة التشغيل | -30 إلى +75 º ج |
| درجة حرارة التخزين | -55 إلى +95 º ج |

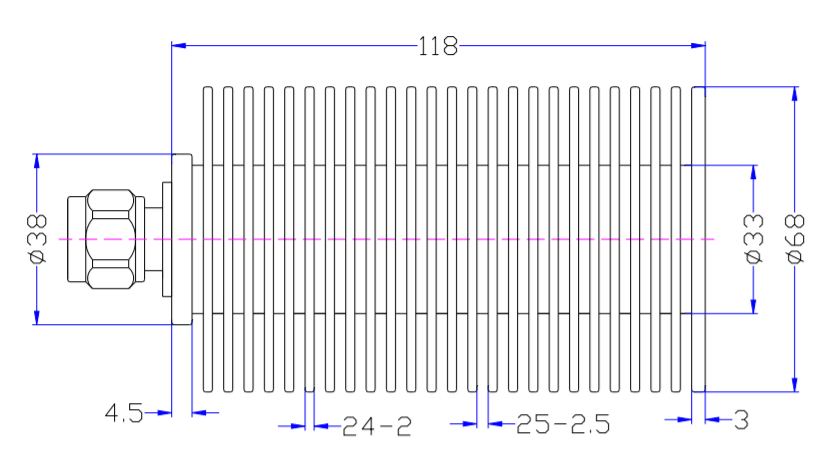

رسم مخطط تفصيلي (u أحمق: مم)
