المقرنة الاتجاهية 6 ديسيبل من 6 جيجا هرتز إلى 18 جيجا هرتز
المقرنة الاتجاهية 6 ديسيبل من 6 جيجا هرتز إلى 18 جيجا هرتز
توفر قارنات اتجاه التردد اللاسلكي ، والتي تسمى أيضًا مقرنات التردد اللاسلكي وسيلة بسيطة لرصد أو أخذ عينات الطاقة اللاسلكية.
هذه microstrip مقرنة الاتجاه DC6-6E-18E من ENRICHTEK يعمل من 6 جيجا هرتز إلى 18 جيجا هرتز مع SMA أنثى موصلات.
مقرنة الاتجاه RF DC6-6E-18E له قيمة مقرونة تبلغ 6 ديسيبل ، وفقدان الإدراج أقل من 2.2 ديسيبل ، والاتجاهية أكبر من 10 ديسيبل.
بأداء ممتاز ، هذا microstrip مقرنة اتجاهي DC6-6E-18E يمكن استخدامها في الجيش والتجارة والتعليم
يدعم ENRICHTEK تخصيص المقرنات الاتجاهية RF ، مثل تغيير التردد ، الهيكل الميكانيكي ، أو تغيير المعلمات الكهربائية.
الخصائص الكهربائية
| المعلمات | القيمة النموذجية |
| اقتران | 6 ± 1.0 ديسيبل |
| نطاق الترددات | 6 ～ 18 جيجا هرتز |
| فقدان الإدراج | ≤ 2.2 ديسيبل |
| VSWR | ≤ 1.6: 1 |
| الاتجاهية | ≥ 10 ديسيبل |
| مناولة الطاقة | ≤ 5 واط |
| معاوقة | 50 أوم |
المواصفات الميكانيكية
| الأبعاد | 25.4 * 12.7 * 9.65 ملم |
| موصلات | SMA- أنثى |
| صقل الأسطح | الطلاء الأسود |
المواصفات البيئية
| درجة حرارة التشغيل | -40 إلى +70 º ج |
| درجة حرارة التخزين | -55 إلى +85 º ج |

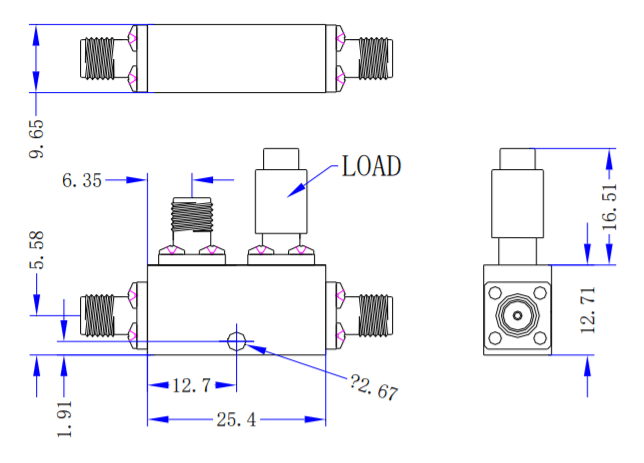

رسم المخطط التفصيلي (ش أحمق: مم)
