10dB Directional Coupler من 500MHz إلى 6000MHz (C)

10dB Directional Coupler من 500MHz إلى 6000MHz (C)

تفاصيل المنتج:

  • علامة تجارية:ENRICHTEK
  • رقم سري: DC10-E5-6EC
  • بلد المنشأ:الصين

شروط الدفع والشحن:

  • عرض أسعار:قابل للتفاوض
  • الحد الأدنى للطلب: 1
  • متوسط ​​وقت التسليم:قابل للتفاوض
  • طريقة الدفع او السداد:T / T ، باي بال
طلب اقتباس

10dB Directional Coupler من 500 ميجا هرتز إلى 6000 ميجا هرتز

توفر المقرنات الاتجاهية RF ، والتي تسمى أيضًا مقرنات RF   وسيلة بسيطة لرصد طاقة التردد الراديوي أو أخذ عينات منها.
هذه ميكروستريب   قارنة التوصيل الاتجاهي DC10-E5-6E من ENRICHTEK يعمل من 0.5 جيجا هرتز إلى 6 جيجا هرتز   مع SMA أنثى موصلات.
مقرن اتجاهي RF   DC10-E5-6E   لها قيمة مقترنة تبلغ 10 ديسيبل ، وخسارة الإدراج أقل من 1.2 ديسيبل والاتجاهية أكبر من 12 ديسيبل.
مع الأداء الممتاز ، هذا   ميكروستريب   مقرن اتجاهي DC10-E5-6E   يمكن استخدامها في   الجيش والتجارة والتعليم
ENRICHTEK يدعم تخصيص قارنة التوصيل الاتجاهية ، مثل تغيير التردد أو الهيكل الميكانيكي أو تغيير المعلمات الكهربائية.
الخصائص الكهربائية
المعلمات
القيمة النموذجية
اقتران
10 ± 1.2 ديسيبل
التردد   نطاق
500 6000 ميجا هرتز
السعة التسطيح
± 1.0 ديسيبل
فقدان الإدراج
≤ 1.2 ديسيبل
الاتجاهية
≥ 12 ديسيبل
VSWR
≤ 1.4: 1
معالجة الطاقة
10 واط
معاوقة
50 أوم
المواصفات الميكانيكية
الأبعاد
115 * 15.5 * 11 ملم
موصلات
SMA- أنثى
صقل الأسطح
الطلاء الأسود
الوزن الصافي
0.065 كجم
المواصفات البيئية
درجة حرارة التشغيل
-40   إلى +80 º ج
درجة حرارة التخزين
-55 إلى +95 º ج
الأداء النموذجي

10dB Directional Coupler from 500MHz to 6000MH

10dB Directional Coupler من 500MHz إلى 6000MH

10dB Directional Coupler من 500MHz إلى 6000MH

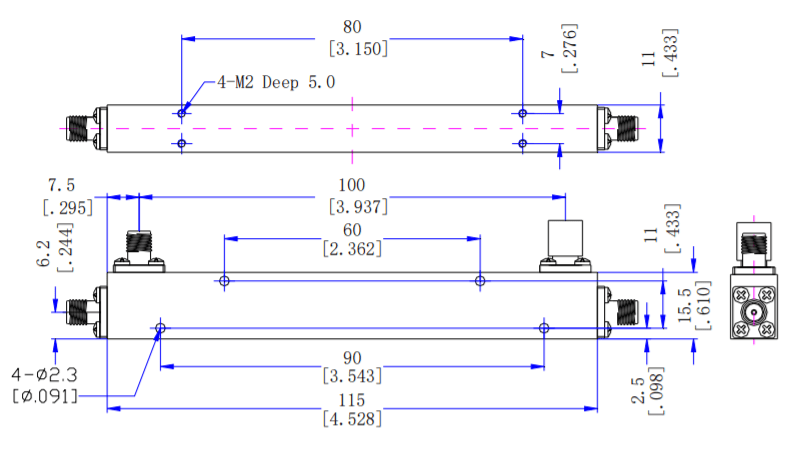

رسم مخطط تفصيلي (u أحمق: مم)
10dB Directional Coupler من 500MHz إلى 6000MH
مقرنة اتجاهية   DC10-E5-6E
