مقرنة اتجاهية 16 ديسيبل من 1 جيجا هرتز إلى 12 جيجا هرتز

مقرنة اتجاهية 16 ديسيبل من 1 جيجا هرتز إلى 12 جيجا هرتز

تفاصيل المنتج:

  • علامة تجارية:ENRICHTEK
  • رقم سري: DC16-1E-12E
  • بلد المنشأ:الصين

شروط الدفع والشحن:

  • عرض أسعار:قابل للتفاوض
  • الحد الأدنى للطلب: 1
  • متوسط ​​وقت التسليم:قابل للتفاوض
  • طريقة الدفع او السداد:T / T ، باي بال
طلب اقتباس

مقرنة اتجاهية 16dB من   1 جيجا هرتز إلى 12 جيجا هرتز

توفر قارنات اتجاه التردد اللاسلكي ، والتي تسمى أيضًا مقرنات التردد اللاسلكي   وسيلة بسيطة لرصد أو أخذ عينات الطاقة اللاسلكية.
هذه microstrip   مقرنة الاتجاه DC16-1E-12E من ENRICHTEK يعمل من 1 جيجا هرتز إلى 12 جيجا هرتز   مع SMA أنثى موصلات.
مقرنة الاتجاه RF   DC16-1E-12E    له قيمة مقرونة تبلغ 16 ديسيبل ، وفقدان الإدراج أقل من 0.86 ديسيبل ، والاتجاهية أكبر من 15 ديسيبل.
بأداء ممتاز ، هذا    microstrip   مقرنة اتجاهي DC16-1E-12E   يمكن استخدامها في   الجيش والتجارة والتعليم
يدعم ENRICHTEK تخصيص المقرنات الاتجاهية RF ، مثل تغيير التردد ، الهيكل الميكانيكي ، أو تغيير المعلمات الكهربائية.
الخصائص الكهربائية
المعلمات
القيمة النموذجية
اقتران
16 ± 1.0 ديسيبل
التردد   نطاق
1 ~ 12 جيجا هرتز
فقدان الإدراج
 ≤ 0.86 ديسيبل (باستثناء خسائر الاقتران 0.14 ديسيبل)
حساسية التردد
 ≤ ± 1.0 ديسيبل
VSWR
 ≤ 1.45: 1
الاتجاهية
 ≥ 15 ديسيبل
مناولة الطاقة
 ≤ 30 واط
معاوقة
50 أوم

المواصفات الميكانيكية
الأبعاد
73 * 17 * 11 ملم
موصلات
SMA- أنثى
صقل الأسطح
الطلاء الأسود
الوزن الصافي
0.05 كغم
المواصفات البيئية
درجة حرارة التشغيل
-40   إلى +80 º ج
درجة حرارة التخزين
-55 إلى +95 º ج

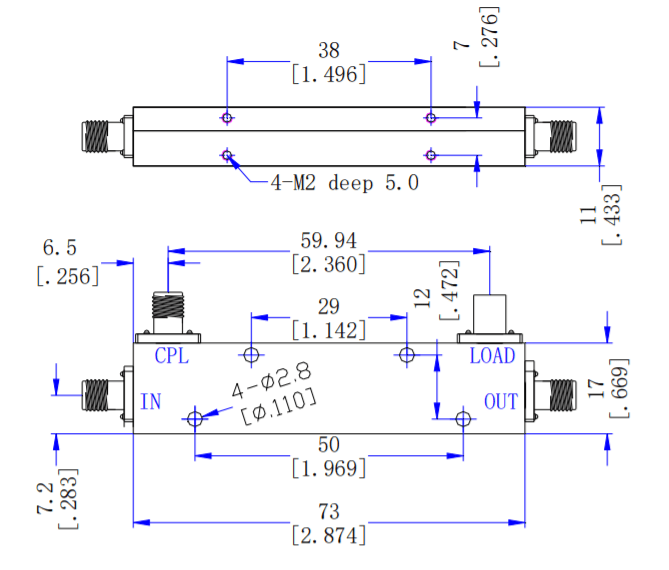

رسم المخطط التفصيلي (ش أحمق: مم)
مقرنة اتجاهية 16 ديسيبل من 1 جيجا هرتز إلى 12 جيجا هرتز
المقرنة الاتجاهية   DC16-1E-12E
