20 ديسيبل مقرنة اتجاهية من 500 ميجا هرتز إلى 3000 ميجا هرتز

20 ديسيبل مقرنة اتجاهية من 500 ميجا هرتز إلى 3000 ميجا هرتز

تفاصيل المنتج:

  • علامة تجارية:ENRICHTEK
  • رقم سري: DC20-E5-3E
  • بلد المنشأ:الصين

شروط الدفع والشحن:

  • عرض أسعار:قابل للتفاوض
  • الحد الأدنى للطلب: 1
  • متوسط ​​وقت التسليم:قابل للتفاوض
  • طريقة الدفع او السداد:T / T ، باي بال
طلب اقتباس

20 ديسيبل مقرنة اتجاهية من 500 ميجا هرتز إلى 3000 ميجا هرتز

توفر المقرنات الاتجاهية RF ، والتي تسمى أيضًا مقرنات RF   وسيلة بسيطة لرصد أو أخذ عينات طاقة التردد الراديوي.
هذه ميكروستريب   قارنة التوصيل الاتجاهي DC20-E5-3E من ENRICHTEK يعمل من 0.5 جيجا هرتز إلى 3 جيجا هرتز   مع N.   أنثى موصلات.
مقرن اتجاهي RF   DC20-E5-3E   لها قيمة مقترنة تبلغ 20 ديسيبل ، وخسارة الإدخال أقل من 0.6 ديسيبل ، والاتجاهية أكبر من 15 ديسيبل.
مع الأداء الممتاز ، هذا   ميكروستريب   مقرن اتجاهي DC20-E5-3E   يمكن استخدامها في   الجيش والتجارة والتعليم
ENRICHTEK يدعم تخصيص قارنة التوصيل الاتجاهية ، مثل تغيير التردد أو الهيكل الميكانيكي أو تغيير المعلمات الكهربائية.
الخصائص الكهربائية
المعلمات
القيمة النموذجية
نطاق الترددات
500 3000 ميجا هرتز
اقتران
20 ± 1.0 ديسيبل
حساسية اقتران
≤ ± 1.0 ديسيبل
فقدان الإدراج
≤ 0.6 ديسيبل (باستثناء خسارة اقتران 0.04 ديسيبل)
VSWR
≤ 1.3: 1
الاتجاهية
≥ 15 ديسيبل
معالجة الطاقة
≤ 100 واط
معاوقة
50 أوم
المواصفات الميكانيكية
الأبعاد
116 * 28 * 23 ملم
موصلات
N- أنثى
صقل الأسطح
توجيه الأكسجين
الوزن الصافي
0.255 كجم
المواصفات البيئية
درجة حرارة التشغيل
-40   إلى +85 º ج
درجة حرارة التخزين
-55 إلى +95 º ج
الأداء النموذجي

20 ديسيبل مقرنة اتجاهية من 500 ميجا هرتز إلى 3000 ميجا هرتز

20 ديسيبل مقرنة اتجاهية من 500 ميجا هرتز إلى 3000 ميجا هرتز

20 ديسيبل مقرنة اتجاهية من 500 ميجا هرتز إلى 3000 ميجا هرتز

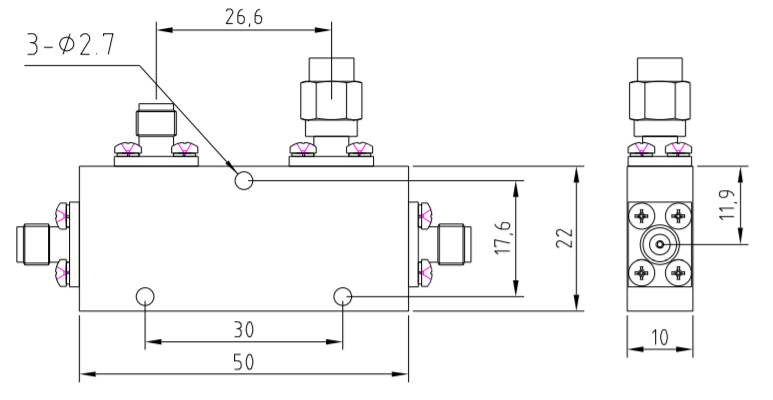

رسم مخطط تفصيلي (u أحمق: مم)
20 ديسيبل مقرنة اتجاهية من 500 ميجا هرتز إلى 3000 ميجا هرتز
مقرنة اتجاهية   DC20-E5-3E
