مرشح تمرير منخفض يعمل من DC إلى 8.5GH
مرشح تمرير منخفض يعمل من DC إلى 8.5GHZ
مرشح تمرير منخفض هو نوع من مرشح RF يمر جميع الترددات أدناه التصميم ورفض الإشارات أعلى من تردد القطع.
تردد التشغيل لهذا مخطط المعلق انخفاض مرشح تمرير منخفض ELP-8E5 من Enrochtek من العاصمة إلى 8.5 جيجا هرتز. الحد الأقصى لتسليم الطاقة هو 15Watt (CW).
الرفض أكبر من 50 ديسيبل في 9.3 ~ 17 جيجا هرتز
مع مقاومة 50 أوم، والحد الأقصى VSWR من هذا مرشح تمرير منخفض ELP-8E5 هو 1.4.
التطبيقات
التطبيقات
تتوفر مرشحات تمرير منخفضة من Enrichtek في التعليم والصناعي والطيران والجيش بسبب درجة حرارة التشغيل الواسعة والاستقرار العالي والاتساق العالي.
للتخصيص
يوفر ERRICHTEK خدمة تصميم مرشح منخفضة المرور. لدينا مرشحات المرور المنخفضة قابلة للتخصيص للقاء العملاء ' متطلبات أفضل.
يوفر ERRICHTEK خدمة تصميم مرشح منخفضة المرور. لدينا مرشحات المرور المنخفضة قابلة للتخصيص للقاء العملاء ' متطلبات أفضل.
الخصائص الكهربائية
| المعلمات | القيمة النموذجية |
| تردد القطع | 8.5 جيجا هرتز |
| تمرير الفرقة | العاصمة ~ 8.5 جيجا هرتز |
| تمرير النطاق فقدان الإدراج | ≤. 1.0db @ dc ~ 8.4 جيجا هرتز ≤. 1.5DB @ 8.4 ~ 8.5 جيجا هرتز |
| تمرير الفرقة VSWr. | ≤. 1.4: 1. |
| وقف الفرقة التوهين | ≥ 50db @ 9.3 ~ 17 جيجا هرتز |
| معاوقة | 50 أوم |
| قوة | ≤. 15W. |
المواصفات الميكانيكية
| أبعاد | 29 * 21 * 10 ملليمتر |
| موصلات | sma-femal |
| صقل الأسطح | توجيه الأكسجين أو الطلاء الأسود |
| الوزن الصافي | 0.02 كجم |
المواصفات البيئية
| درجة حرارة التشغيل | -55 ℃ ~ + 85 ℃ |
| درجة حرارة التخزين | -55 إلى +95 º جيم |
الأداء النموذجي

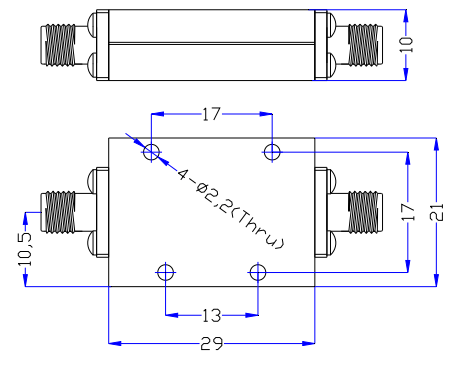

رسم مخطط (الوحدة: مم)
