مرشح تمرير الفرقة يعمل من 2.11 جيجا هرتز إلى 2.17GH

مرشح تمرير الفرقة يعمل من 2.11 جيجا هرتز إلى 2.17GH

تفاصيل المنتج:

  • علامة تجارية:Erectiontek.
  • رقم سري: EBP-2E11-2E17.
  • بلد المنشأ:الصين

شروط الدفع والشحن:

  • عرض أسعار:قابل للتفاوض
  • الحد الأدنى للطلب: 1.
  • متوسط ​​وقت التسليم:قابل للتفاوض
  • طريقة الدفع او السداد:t / t، paypal
طلب اقتباس

مرشح تمرير الفرقة يعمل من 2.11 جيجا هرتز إلى 2.17 جيجا هرتز

مرشح Band Pass هو نوع من مرشح RF المستخدم للقضاء على النطاقات الجانبية غير المرغوب فيها وإزالة التداخل الزائف والضوضاء.
تردد هذا الفرقة تجويف تمرير مرشح   EBP-2E11-2E17   هو   من 2.11 جيجا هرتز إلى 2.17 جيجا هرتز   مع 60 ميجا هرتز   عرض النطاق الترددي، الحد الأقصى لتسليم الطاقة هو 5   واط (CW)
مع   50 أوم مقاومة، VSWR من هذا   مرشح تمرير الفرقة EBP-2E11-2E17   أقل من 1.3.
خسارة الإدراج لهذا النطاق مرشح تمرير   EBP-2E11-2E17   أقل من 1.5DB   وبعد
الرفض أكبر من 50db@dc-1.89 جيجا هرتز وأكبر من 50db@2.39-5.0 جيجا هرتز.
مرشح تمرير الفرقة   EBP-2E11-2E17   تم اختباره وأثبت أنه كل منتجات مرشح RF القياسية لدينا.
خدمة التخصيص
مع ارتفاع الأداء والاستقرار الجيد والاتساق، تستخدم مرشحات RF من Enrichtek بعنف في التعليم والصناعة والطيران.
يدعم ENRICHTEK تخصيص مرشح النطاق النطاق، مثل تغيير المعلمات الكهربائية أو تردد قطع أو هيكل ميكانيكي أو موصلات إلخ.
الخصائص الكهربائية
المعلمات
القيمة النموذجية
التردد المركزي (F0)
2.14 جيجا هرتز
تمرير الفرقة
2.11 ~ 2.17 جيجا هرتز
تمرير النطاق فقدان الإدراج
≤. 1.5db.
تمرير الفرقة VSWr.
≤. 1.3: 1.
وقف رفض الفرقة
≥ 50db @ dc ~ 1.89 جيجا هرتز
≥ 50db @ 2.39 ~ 5.0 جيجا هرتز
معاوقة
50 أوم
معالجة الطاقة
5W CW.
مادة
الإسكان: 6061 سبائك الألومنيوم
الغطاء: LY12 سبائك الألومنيوم
ضبط المسمار: H62 سبائك النحاس
العمود الرنين: H59 سبائك النحاس
الموصلات: H59 النحاس، سبيكة ثلاثية مطلي
برغي آخر: الفولاذ المقاوم للصدأ

المواصفات الميكانيكية
أبعاد
70 * 28 * 14mm
موصلات
sma-femal
صقل الأسطح
رسمت أسود
الوزن الصافي
0.05 كجم
المواصفات البيئية
درجة حرارة التشغيل
-30 إلى +70 º جيم
درجة حرارة التخزين
-55 إلى +95 º جيم
الأداء النموذجي

مرشح تمرير الفرقة EBP-2E11-2E17

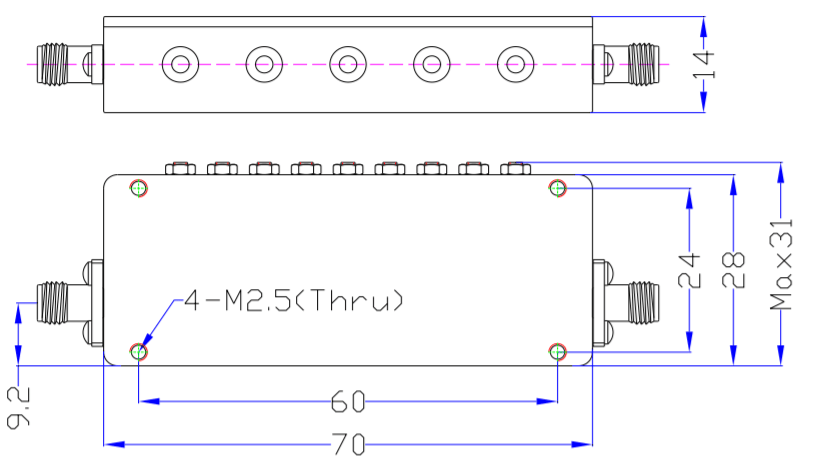

رسم الخطوط العريضة (U أحمق: مم)
مرشح تمرير الفرقة EBP-2E11-2E17
مرشح تمرير الفرقة EBP-2E11-2E17
