مرشح تمرير الفرقة تعمل من 420 ميجا هرتز إلى 440 ميجا هر

مرشح تمرير الفرقة تعمل من 420 ميجا هرتز إلى 440 ميجا هر

تفاصيل المنتج:

  • علامة تجارية:Erectiontek.
  • رقم سري: EBP-E42-E44
  • بلد المنشأ:الصين

شروط الدفع والشحن:

  • عرض أسعار:قابل للتفاوض
  • الحد الأدنى للطلب: 1.
  • متوسط ​​وقت التسليم:قابل للتفاوض
  • طريقة الدفع او السداد:t / t، paypal
طلب اقتباس

مرشح تمرير الفرقة تعمل من 420 ميجا هرتز إلى 440 ميجا هرتز

مرشح Band Pass هو نوع من مرشح RF المستخدم للقضاء على النطاقات الجانبية غير المرغوب فيها وإزالة التداخل الزائف والضوضاء.
تردد هذا الفرقة تجويف تمرير مرشح   EBP-E42-E44   هو   من 420 ميجا هرتز إلى 440 ميجا هرتز   مع 20 ميجا هرتز   عرض النطاق الترددي، والحد الأقصى لتسليم الطاقة هو 100   واط (CW)
مع   50 أوم مقاومة، VSWR من هذا   مرشح Band Pass EBP-E42-E44   أقل من 1.3.
خسارة الإدراج لهذا النطاق مرشح تمرير   EBP-E42-E44 أقل من 0.6DB   وبعد
الرفض أكبر من 40DB @ DC-370MHz وأكبر من 40DB @ 490-900MHz.
مرشح تمرير الفرقة   EBP-E42-E44   تم اختباره وأثبت أنه كل منتجات مرشح RF القياسية لدينا.
خدمة التخصيص
مع ارتفاع الأداء والاستقرار الجيد والاتساق، تستخدم مرشحات RF من Enrichtek بعنف في التعليم والصناعة والطيران.
يدعم ENRICHTEK تخصيص مرشح النطاق النطاق، مثل تغيير المعلمات الكهربائية أو تردد قطع أو هيكل ميكانيكي أو موصلات إلخ.
الخصائص الكهربائية
المعلمات
القيمة النموذجية
التردد المركزي (F0)
430 ميجا هرتز
تمرير الفرقة
420 ~ 440 ميجاهرتز
تمرير النطاق فقدان الإدراج
≤. 0.6db.
تمرير الفرقة VSWr.
≤. 1.3: 1.
وقف الفرقة التوهين
≥ 40DB @ FC ± 50 ميجا هرتز (DC ~ 370 ميجا هرتز، 490 ~ 900MHz)
معاوقة
50 أوم
قوة
100W كحد أقصى.
مادة
الإسكان: 6061 سبائك الألومنيوم
الغطاء: LY12 سبائك الألومنيوم
ضبط المسمار: H62 سبائك النحاس
العمود الرنين: H59 سبائك النحاس
الموصلات: H59 النحاس، سبيكة ثلاثية مطلي
برغي آخر: الفولاذ المقاوم للصدأ
المواصفات الميكانيكية
أبعاد
163 * 98 * 45mm
موصلات
sma-femal
صقل الأسطح
رسمت أسود
الوزن الصافي
0.665 كجم
المواصفات البيئية
درجة حرارة التشغيل
-30 إلى +70 º جيم
درجة حرارة التخزين
-55 إلى +95 º جيم
الأداء النموذجي

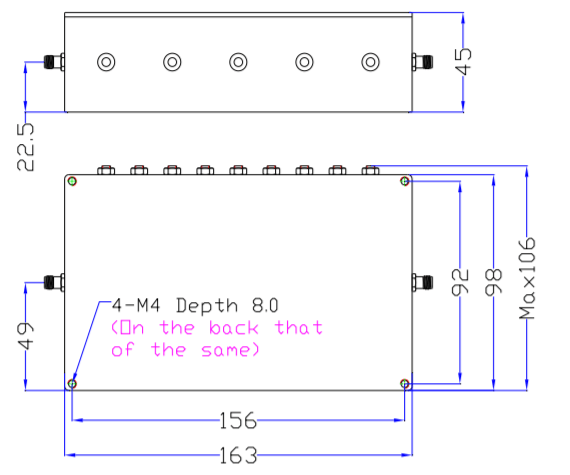

رسم مخطط (الوحدة: مم)
مرشح تمرير الفرقة EBP-E42-E44
مرشح تمرير الفرقة EBP-E42-E44
