مرشح تمرير الفرقة يعمل من 1420 ميجا هرتز إلى 1440 ميجا هر

مرشح تمرير الفرقة يعمل من 1420 ميجا هرتز إلى 1440 ميجا هر

تفاصيل المنتج:

  • علامة تجارية:Erectiontek.
  • رقم سري: EBP-1E42-1E44.
  • بلد المنشأ:الصين

شروط الدفع والشحن:

  • عرض أسعار:قابل للتفاوض
  • الحد الأدنى للطلب: 1.
  • متوسط ​​وقت التسليم:قابل للتفاوض
  • طريقة الدفع او السداد:t / t، paypal
طلب اقتباس

مرشح تمرير الفرقة تعمل من 1420 ميجا هرتز إلى 1440 ميجا هرتز

مرشح Band Pass هو نوع من مرشح RF المستخدم للقضاء على النطاقات الجانبية غير المرغوب فيها وإزالة التداخل الزائف والضوضاء.
تردد هذا الفرقة تجويف تمرير مرشح   EBP-1E42-1E44   هو   من 1420 ميجا هرتز إلى 1440 ميجا هرتز   مع 20 ميجا هرتز   عرض النطاق الترددي، الحد الأقصى لتسليم الطاقة هو 20   واط (CW)
مع   50 أوم مقاومة، VSWR من هذا   فرقة تمرير مرشح EBP-1E42-1E44   أقل من 1.3.
خسارة الإدراج لهذا النطاق مرشح تمرير   EBP-1E42-1E44 أقل من 1.0DB   وبعد
الرفض أكبر من 50DB @ 826-1400MHz وأكبر من 50DB @ 1460-3000 ميجا هرتز (≥ 70db @ dc -   826 ميجاز)
مرشح تمرير الفرقة   EBP-1E42-1E44   تم اختباره وأثبت أنه كل منتجات مرشح RF القياسية لدينا.
خدمة التخصيص
مع ارتفاع الأداء والاستقرار الجيد والاتساق، تستخدم مرشحات RF من Enrichtek بعنف في التعليم والصناعة والطيران.
يدعم ENRICHTEK تخصيص مرشح النطاق النطاق، مثل تغيير المعلمات الكهربائية أو تردد قطع أو هيكل ميكانيكي أو موصلات إلخ.
الخصائص الكهربائية
المعلمات
القيمة النموذجية
التردد المركزي (F0)
1430 ميجا هرتز
تمرير الفرقة
1420 ~ 1440 ميجاهرتز
تمرير النطاق فقدان الإدراج
≤. 1.0db.
تمرير الفرقة VSWr.
≤. 1.3: 1.
وقف الفرقة التوهين
≥ 70DB @ DC ~ 826MHz
≥ 50db @ 826 ~ 1400 ميجا هرتز
≥ 50db @ 1460 ~ 3000 ميجا هرتز
معاوقة
50 أوم
معالجة الطاقة
20W كحد أقصى.
مادة
الإسكان: 6061 سبائك الألومنيوم
الغطاء: LY12 سبائك الألومنيوم
ضبط المسمار: H62 سبائك النحاس
العمود الرنين: H59 سبائك النحاس
الموصلات: H59 النحاس، سبيكة ثلاثية مطلي
برغي آخر: الفولاذ المقاوم للصدأ
المواصفات الميكانيكية
أبعاد
107 * 73 * 26 ملليمتر
موصلات
sma-femal
صقل الأسطح
رسمت أسود
الوزن الصافي
0.31 كجم
المواصفات البيئية
درجة حرارة التشغيل
-20 إلى +60 º جيم
درجة حرارة التخزين
-55 إلى +95 º جيم
الأداء النموذجي

مرشح تمرير الفرقة EBP-1E42-1E44

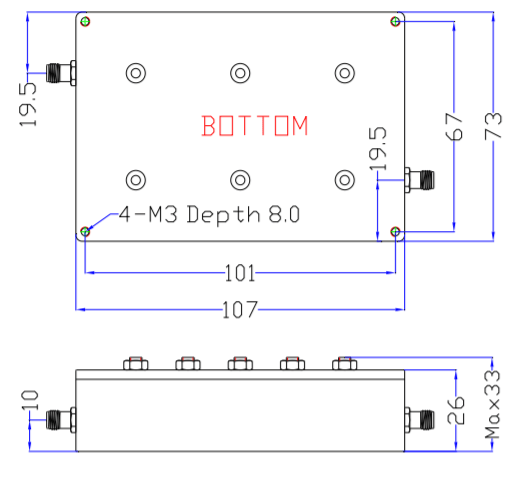

رسم مخطط (الوحدة: مم)
مرشح تمرير الفرقة EBP-1E42-1E44
فرقة تمرير مرشح   EBP-1E42-1E44.
