مرشح تمرير الفرقة يعمل من 1710 ميجا هرتز إلى 1880 ميج ميغ

مرشح تمرير الفرقة يعمل من 1710 ميجا هرتز إلى 1880 ميج ميغ

تفاصيل المنتج:

  • علامة تجارية:Erectiontek.
  • رقم سري: EBP-1E71-1E88.
  • بلد المنشأ:الصين

شروط الدفع والشحن:

  • عرض أسعار:قابل للتفاوض
  • الحد الأدنى للطلب: 1.
  • متوسط ​​وقت التسليم:قابل للتفاوض
  • طريقة الدفع او السداد:t / t، paypal
طلب اقتباس

مرشح تمرير الفرقة يعمل من 1710 ميجا هرتز إلى 1880 ميجا هرتز

مرشح Band Pass هو نوع من مرشح RF المستخدم للقضاء على النطاقات الجانبية غير المرغوب فيها وإزالة التداخل الزائف والضوضاء.
تردد هذا الفرقة تجويف تمرير مرشح   EBP-1E71-188   هو   من 1710 ميجا هرتز إلى 1880 ميجا هرتز   مع 170 ميجا هرتز   عرض النطاق الترددي، الحد الأقصى لتسليم الطاقة هو 20   واط (CW)
مع   50 أوم مقاومة، VSWR من هذا   فرقة تمرير مرشح EBP-1E71-1E88   أقل من 1.3.
خسارة الإدراج لهذا النطاق مرشح تمرير   EBP-1E71-1E88 أقل من 2.0DB   وبعد
الرفض أكبر من 40DB @ DC-1700MHz وأكبر من 40DB @ 1890-3000MHz.
مرشح تمرير الفرقة   EBP-1E71-188   تم اختباره وأثبت أنه كل منتجات مرشح RF القياسية لدينا.
خدمة التخصيص
مع ارتفاع الأداء والاستقرار الجيد والاتساق، تستخدم مرشحات RF من Enrichtek بعنف في التعليم والصناعة والطيران.
يدعم ENRICHTEK تخصيص مرشح النطاق النطاق، مثل تغيير المعلمات الكهربائية أو تردد قطع أو هيكل ميكانيكي أو موصلات إلخ.
الخصائص الكهربائية
المعلمات
القيمة النموذجية
التردد المركزي (F0)
1795 ميجاهرتز
تمرير الفرقة
1710 ~ 1880 ميجاهرتز
تمرير النطاق فقدان الإدراج
≤. 2.0db.
تمرير الفرقة VSWr.
≤. 1.3: 1.
وقف الفرقة التوهين
≥ 40DB @ DC ~ 1700MHz
≥ 40db @ 1890 ~ ​​3000 ميجا هرتز
معاوقة
50 أوم
قوة
20W كحد أقصى.
مادة
الإسكان: 6061 سبائك الألومنيوم
الغطاء: LY12 سبائك الألومنيوم
ضبط المسمار: H62 سبائك النحاس
الموصلات: H59 النحاس، سبيكة ثلاثية مطلي
برغي آخر: الفولاذ المقاوم للصدأ
المواصفات الميكانيكية
أبعاد
117 * 89 * 26mm
موصلات
N- أنثى
صقل الأسطح
رسمت أسود
الوزن الصافي
0.46 كجم
المواصفات البيئية
درجة حرارة التشغيل
-30 إلى +70 º جيم
درجة حرارة التخزين
-55 إلى +95 º جيم

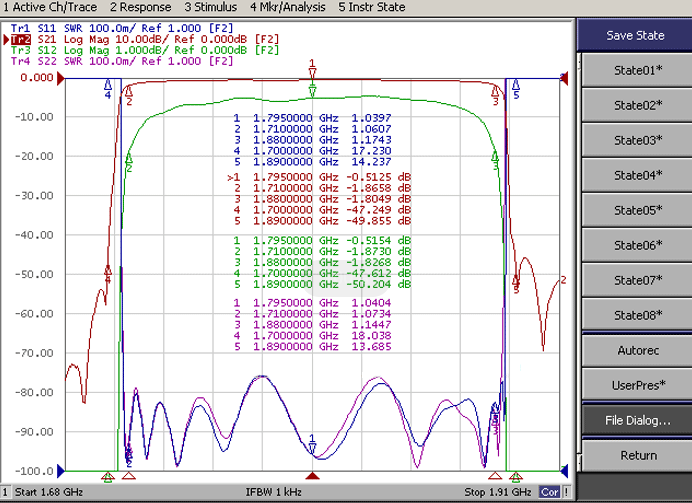

الأداء النموذجي
رسم مخطط (الوحدة: مم)
فرقة تمرير مرشح EBP-1E71-1E88
فرقة تمرير مرشح   EBP-1E71-1E88.
