مرشح تمرير الفرقة يعمل من 4290 ميجا هرتز إلى 4310 مي

مرشح تمرير الفرقة يعمل من 4290 ميجا هرتز إلى 4310 مي

تفاصيل المنتج:

  • علامة تجارية:Erectiontek.
  • رقم سري: EBP-4E29-4E31.
  • بلد المنشأ:الصين

شروط الدفع والشحن:

  • عرض أسعار:قابل للتفاوض
  • الحد الأدنى للطلب: 1.
  • متوسط ​​وقت التسليم:قابل للتفاوض
  • طريقة الدفع او السداد:t / t، paypal
طلب اقتباس

مرشح تمرير الفرقة تعمل من 4290 ميجا هرتز إلى 4310 ميجا هرتز

مرشح Band Pass هو نوع من مرشح RF المستخدم للقضاء على النطاقات الجانبية غير المرغوب فيها وإزالة التداخل الزائف والضوضاء.
تردد هذا الفرقة تجويف تمرير مرشح   EBP-4E29-4E31   هو   من 4290 ميجا هرتز إلى 4310 ميجا هرتز   مع 20 ميجا هرتز   عرض النطاق الترددي، الحد الأقصى لتسليم الطاقة هو 5   واط (CW)
مع   50 أوم مقاومة، VSWR من هذا   فرقة تمرير مرشح EBP-4E29-4E31   أقل من 1.3.
خسارة الإدراج لهذا النطاق مرشح تمرير   EBP-4E29-4E31 أقل من 3.0DB   وبعد
الرفض أكبر من 60DB @ DC-3600MHz وأكبر من 60DB @ 4360-10000MHz.
مرشح تمرير الفرقة   EBP-4E29-4E31   تم اختباره وأثبت أنه كل منتجات مرشح RF القياسية لدينا.
خدمة التخصيص
مع ارتفاع الأداء والاستقرار الجيد والاتساق، تستخدم مرشحات RF من Enrichtek بعنف في التعليم والصناعة والطيران.
يدعم ENRICHTEK تخصيص مرشح النطاق النطاق، مثل تغيير المعلمات الكهربائية أو تردد قطع أو هيكل ميكانيكي أو موصلات إلخ.
الخصائص الكهربائية
المعلمات
القيمة النموذجية
التردد المركزي (F0)
4300 ميجاهرتز
تمرير الفرقة
4290 ~ 4310 ميجا هرتز
تمرير النطاق فقدان الإدراج
≤. 3.0db.
تمرير الفرقة الخسارة
≥ 18db.
وقف رفض الفرقة
≥ 60db @ dc ~ 3600 ميجا هرتز
≥ 40db @ 4340 ~ 4360 ميجا هرتز
≥ 60db @ 4360 ~ 10000MHz
معاوقة
50 أوم
معالجة الطاقة
5W ماكس.
مادة
الإسكان: H62 سبائك النحاس
الغطاء: H62 سبائك النحاس
ضبط المسمار: H62 سبائك النحاس
الموصلات: H59 النحاس، سبيكة ثلاثية مطلي
برغي آخر: الفولاذ المقاوم للصدأ
المواصفات الميكانيكية
أبعاد
120 * 23 * 14 ملليمتر
موصلات
sma-femal
صقل الأسطح
رسمت أسود
الوزن الصافي
0.195 كجم
المواصفات البيئية
درجة حرارة التشغيل
-30 إلى +70 º جيم
درجة حرارة التخزين
-55 إلى +95 º جيم
الأداء النموذجي

مرشح تمرير الفرقة EBP-4E29-4E31

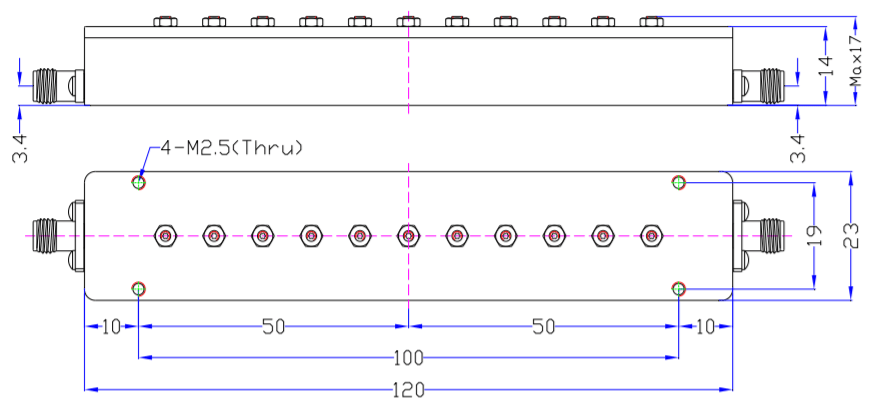

رسم مخطط (الوحدة: مم)
مرشح تمرير الفرقة EBP-4E29-4E31
