فرقة توقف مرشح مع 4940-4990MHZ محطة توقف

فرقة توقف مرشح مع 4940-4990MHZ محطة توقف

تفاصيل المنتج:

  • علامة تجارية:Erectiontek.
  • رقم سري: EBT-4E94-4E99.
  • بلد المنشأ:الصين

شروط الدفع والشحن:

  • عرض أسعار:قابل للتفاوض
  • الحد الأدنى للطلب: 1.
  • متوسط ​​وقت التسليم:قابل للتفاوض
  • طريقة الدفع او السداد:t / t، paypal
طلب اقتباس

فرقة توقف مرشح مع 4940-4990MHZ محطة توقف

يعرف مرشح إيقاف الفرقة أيضا باسم مرشح الشق أو   مرشح رفض الفرقة، إنه يحظر الترددات بين نطاق الإيقاف، ويمرر جميع الترددات خارج هذا النطاق.
محطة توقف من هذا التجويف   إيقاف الفرقة Filter EBT-4E94-4E99   من ERICHTEK من 4940 ميجا هرتز إلى 4990 ميجا هرتز، IT ’ الحد الأقصى لتسليم الطاقة هو 10   واط (CW).   التوهين نطاق التوقف   أكبر من 5.0db.
مع   50 أوم مقاومة، VSWR من هذا   إيقاف الفرقة Filter EBT-4E94-4E99   أقل من 1.7، وفقدان الإدراج أقل من 2.5 ديسيبل.
مع ارتفاع الأداء، والاستقرار الجيد والاتساق، يتم استخدام مرشحات RF من Enrohictek بعنف في التعليم والصناعة والطيران والجيش.
يتم تخصيص مرشحات Stop Stop من Enrochtek مع أداء جيد التكلفة. يمكن للعميل أن يتطلب المعلمات الكهربائية أو تردد قطع أو هيكل ميكانيكي أو موصلات إلخ.
الخصائص الكهربائية
المعلمات
القيمة النموذجية
وقف الفرقة تردد
4940 ~ 4990 ميجا هرتز
وقف الفرقة التوهين
≥ 50db
تمرير الفرقة
DC ~ 4910MHz & 5020 ~ 8000 ميجا هرتز
تمرير الفرقة   فقدان الإدراج
≤. 2.5db.
تمرير الفرقة VSWr.
≤. 1.7: 1.
معاوقة
50 أوم
معالجة الطاقة
≤. 10W.
المواصفات الميكانيكية
أبعاد
141 * 28 * 16mm
موصلات
sma-femal
صقل الأسطح
الطلاء الأسود
الوزن الصافي
0.16 كجم
المواصفات البيئية
درجة حرارة التشغيل
-10 إلى +50 º جيم
درجة حرارة التخزين
-55 إلى +95 º جيم
الأداء النموذجي

فرقة توقف تصفية EBT-4E94-4E99

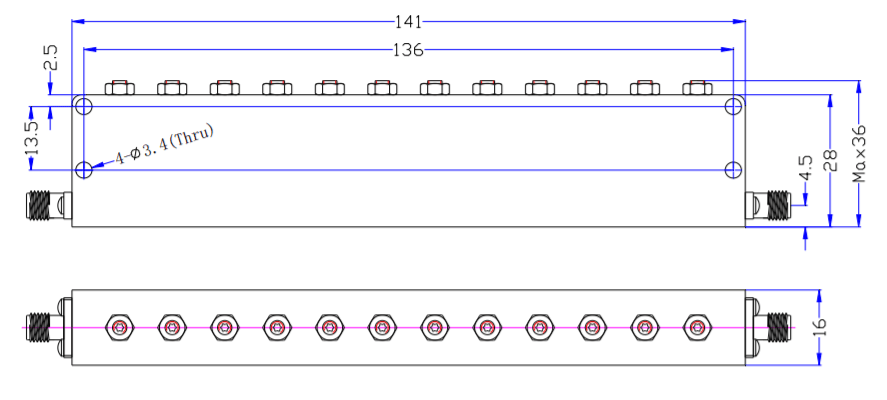

رسم مخطط (الوحدة: مم)
فرقة توقف تصفية EBT-4E94-4E99
فرقة توقف تصفية EBT-4E94-4E99
