Stop Stop Filter مع 2500-2690 ميجا هرتز

Stop Stop Filter مع 2500-2690 ميجا هرتز

تفاصيل المنتج:

  • علامة تجارية:Erectiontek.
  • رقم سري: EBT-2E5-2E69.
  • بلد المنشأ:الصين

شروط الدفع والشحن:

  • عرض أسعار:قابل للتفاوض
  • الحد الأدنى للطلب: 1.
  • متوسط ​​وقت التسليم:قابل للتفاوض
  • طريقة الدفع او السداد:t / t، paypal
طلب اقتباس

Stop Stop Filter مع 2500-2690 ميجا هرتز

يعرف مرشح إيقاف الفرقة أيضا باسم مرشح الشق أو   مرشح رفض الفرقة، إنه يحظر الترددات بين نطاق الإيقاف، ويمرر جميع الترددات خارج هذا النطاق.
محطة توقف من هذا التجويف   Stop Stop Filter EBT-2E5-2E69   من Erectiontek من 2500 ميجا هرتز إلى 2690 ميجا هرتز، IT ’ الحد الأقصى لتسليم الطاقة 20   واط (CW).   التوهين نطاق التوقف   أكبر من 50dB.
مع   50 أوم مقاومة، VSWR من هذا   Stop Stop Filter EBT-2E5-2E69   أقل من 1.7، وفقدان الإدراج أقل من 2.0dB.
مع ارتفاع الأداء، والاستقرار الجيد والاتساق، يتم استخدام مرشحات RF من Enrohictek بعنف في التعليم والصناعة والطيران والجيش.
يتم تخصيص مرشحات Stop Stop من Enrochtek مع أداء جيد التكلفة. يمكن للعميل أن يتطلب المعلمات الكهربائية أو تردد قطع أو هيكل ميكانيكي أو موصلات إلخ.
الخصائص الكهربائية
المعلمات
القيمة النموذجية
وقف الفرقة تردد
2500 ~ 2690 ميجا هرتز
وقف الفرقة التوهين
≥ 50db
تمرير الفرقة
DC ~ 2400MHz & 2790 ~ 5000 ميجاهرتز
تمرير الفرقة   فقدان الإدراج
≤. 2.0db.
تمرير الفرقة VSWr.
≤. 1.7: 1.
معاوقة
50 أوم
معالجة الطاقة
≤. 20W.
المواصفات الميكانيكية
أبعاد
209 * 38 * 22 ملليمتر
موصلات
sma-femal
صقل الأسطح
الطلاء الأسود
الوزن الصافي
TBD.
المواصفات البيئية
درجة حرارة التشغيل
-40 إلى +60 º جيم
درجة حرارة التخزين
-55 إلى +95 º جيم
الأداء النموذجي

فرقة توقف تصفية EBT-2E5-2E69

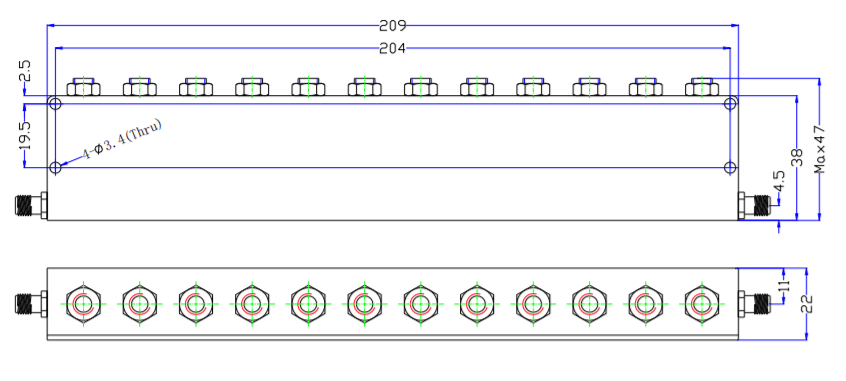

رسم مخطط (الوحدة: مم)
فرقة توقف تصفية EBT-2E5-2E69
فرقة توقف تصفية EBT-2E5-2E69
