فرقة توقف مرشح مع 4800-4900 ميجا هرتز

فرقة توقف مرشح مع 4800-4900 ميجا هرتز

تفاصيل المنتج:

  • علامة تجارية:Erectiontek.
  • رقم سري: EBT-4E8-4E9.
  • بلد المنشأ:الصين

شروط الدفع والشحن:

  • عرض أسعار:قابل للتفاوض
  • الحد الأدنى للطلب: 1.
  • متوسط ​​وقت التسليم:قابل للتفاوض
  • طريقة الدفع او السداد:t / t، paypal
طلب اقتباس

فرقة توقف مرشح مع 4800-4900 ميجا هرتز

يعرف مرشح إيقاف الفرقة أيضا باسم مرشح الشق أو   مرشح رفض الفرقة، إنه يحظر الترددات بين نطاق الإيقاف، ويمرر جميع الترددات خارج هذا النطاق.
محطة توقف من هذا التجويف   Stop Stop Filter EBT-4E8-4E9   من EnriChtek من 4800 ميجا هرتز إلى 4900 ميجا هرتز، IT ’ الحد الأقصى لتسليم الطاقة 20   واط (CW).   التوهين نطاق التوقف   أكبر من 40 ديسيبل.
مع   50 أوم مقاومة، VSWR من هذا   Stop Stop Filter EBT-4E8-4E9   أقل من 1.7، وفقدان الإدراج أقل من 2.5 ديسيبل.
مع ارتفاع الأداء، والاستقرار الجيد والاتساق، يتم استخدام مرشحات RF من Enrohictek بعنف في التعليم والصناعة والطيران والجيش.
يتم تخصيص مرشحات Stop Stop من Enrochtek مع أداء جيد التكلفة. يمكن للعميل أن يتطلب المعلمات الكهربائية أو تردد قطع أو هيكل ميكانيكي أو موصلات إلخ.
الخصائص الكهربائية
المعلمات
القيمة النموذجية
وقف الفرقة تردد
4800 ~ 4900 ميجاهرتز
وقف الفرقة التوهين
≥ 40db.
تمرير الفرقة
DC ~ 4740MHz، 4960 ~ 10000MHz
تمرير النطاق فقدان الإدراج
≤. 2.5db.
تمرير الفرقة VSWr.
≤. 1.7: 1.
معاوقة
50 أوم
قوة
20W كحد أقصى.

مادة
الإسكان: 6061 سبائك الألومنيوم
الغطاء: LY12 سبائك الألومنيوم
ضبط المسمار: H62 سبائك النحاس
موصلات: الفولاذ المقاوم للصدأ
برغي آخر: الفولاذ المقاوم للصدأ
المواصفات الميكانيكية
أبعاد
141 * 28 * 16mm
موصلات
sma-femal
صقل الأسطح
رسمت أسود
الوزن الصافي
0.16 كجم
المواصفات البيئية
درجة حرارة التشغيل
-30 إلى +70 º جيم
درجة حرارة التخزين
-55 إلى +95 º جيم
الأداء النموذجي

فرقة توقف تصفية EBT-4E8-4E9

فرقة توقف تصفية EBT-4E8-4E9

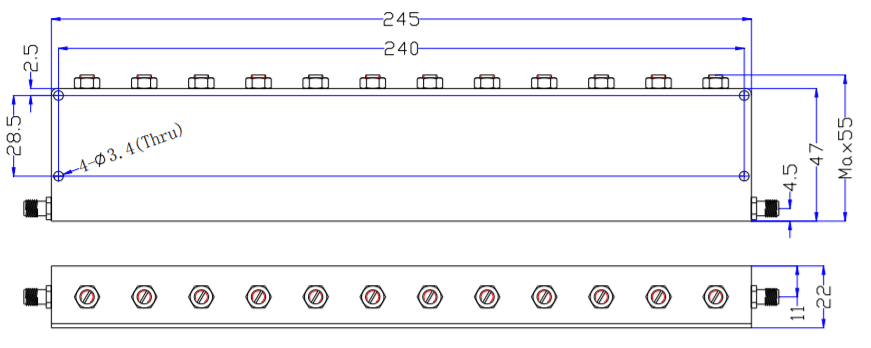

رسم مخطط (الوحدة: مم)
فرقة توقف تصفية EBT-4E8-4E9
فرقة توقف تصفية EBT-4E8-4E9
