مرشح تمرير منخفض يعمل من DC إلى 2.3GH

مرشح تمرير منخفض يعمل من DC إلى 2.3GH

تفاصيل المنتج:

  • علامة تجارية:Erectiontek.
  • رقم سري: ELP-2E3.
  • بلد المنشأ:الصين

شروط الدفع والشحن:

  • عرض أسعار:قابل للتفاوض
  • الحد الأدنى للطلب: 1.
  • متوسط ​​وقت التسليم:قابل للتفاوض
  • طريقة الدفع او السداد:t / t، paypal
طلب اقتباس

مرشح تمرير منخفض يعمل من DC إلى 2.3 جيجا هرتز

مرشح تمرير منخفض هو نوع من مرشح RF يمر جميع الترددات أدناه التصميم ورفض الإشارات أعلى من تردد القطع.
تردد التشغيل لهذا مرشح تمرير منخفض LC   ELP-2E3   من Enrochtek من   DC إلى 2300   MHz.
تموج Passband أقل من 1.2DB   وبعد الرفض في 2600-6900MHz أكبر   من 50 ديسيبل
مع مقاومة 50 أوم، والحد الأقصى VSWR من هذا مرشح تمرير منخفض   ELP-2E3   هو 1.5.
التطبيقات
تتوفر مرشحات تمرير منخفضة من Enrichtek في التعليم والصناعي والطيران والجيش بسبب درجة حرارة التشغيل الواسعة والاستقرار العالي والاتساق العالي.
للتخصيص
يوفر ERRICHTEK خدمة تصميم مرشح منخفضة المرور. لدينا مرشحات المرور المنخفضة قابلة للتخصيص للقاء العملاء ' متطلبات أفضل.
الخصائص الكهربائية
المعلمات
القيمة النموذجية
نطاق الترددات
DC ~ 2.3 جيجا هرتز
الإدراج LOS.
≤. 1.2DB (النوع ≤ 1.0db)
تموج في الفرقة
≤. 1.2DB (النوع ≤ 1.0db)
VSWr.
≤. 1.5: 1.
الرفض
≥ 50db @ 2.6 ~ 6.9 جيجا هرتز
قوة
≤. 5W.
صقل الأسطح
توجيه الأكسجين أو الطلاء الأسود
المواصفات الميكانيكية


  أبعاد
52 * 36 * 10 ملليمتر
  موصلات
sma-femal
المواصفات البيئية
درجة حرارة التشغيل
-55 إلى +85 º جيم
درجة حرارة التخزين
-55 إلى +95 º جيم
الأداء النموذجي

مرشح تمرير منخفض ELP-2E3

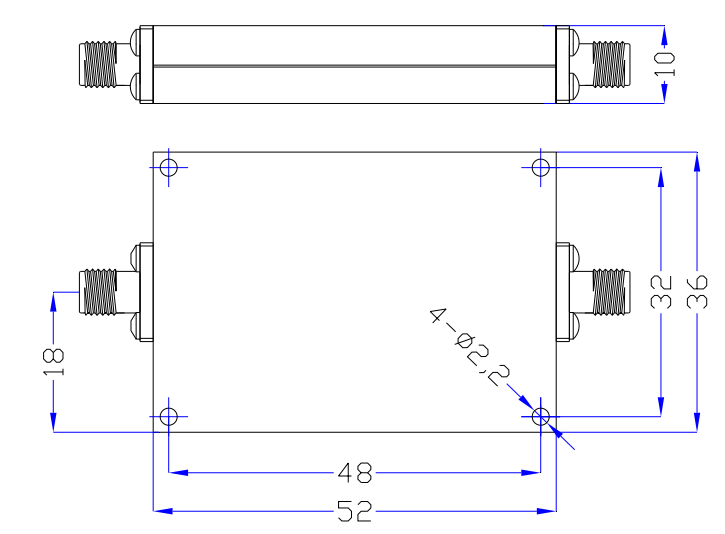

رسم مخطط (الوحدة: مم)
مرشح تمرير منخفض ELP-2E3
مرشح تمرير منخفض ELP-2E3
